Современная пожарная автоматика для зданий повышенной этажности

В период активного роста строительства жилых зданий повышенной этажности пожарная автоматика стала частью общей системы жизнеобеспечения дома, а не просто изолированной сигнализацией. Комплекс «Гамма-01» применялся в жилых домах высотой от 16 до 25 этажей. Опыт его эксплуатации показал, почему даже правильно спроектированная противопожарная защита может перестать работать.

Почему высотный жилой дом требует особого подхода

Рост этажности увеличивает не только плотность застройки, но и сложность пожарной защиты. В одном здании могут одновременно находиться квартиры, офисы, магазины, мастерские, склады, фитнес-клубы и встроенные гаражи. Разные помещения создают разные источники пожарной опасности, а большая высота осложняет тушение, эвакуацию и спасение людей.

Поэтому автоматическая противопожарная защита должна своевременно обнаруживать возгорание, точно показывать его место и согласованно управлять инженерными системами. Максимальный эффект достигается при объединении локальных подсистем в общем аппаратно-программном центре.

Какие задачи решал комплекс «Гамма-01»

В описанной системе «Гамма-01» выступал ядром адресно-аналоговой пожарной автоматики с открытой архитектурой. Масштаб комплекса можно было увеличивать в зависимости от размеров защищаемого объекта.

Комплекс обеспечивал:

• автоматическое обнаружение пожара с указанием адреса его возникновения;
• обработку аналоговых сигналов от пожарных извещателей по заданным алгоритмам;
• постоянный контроль функциональных элементов и линий связи с диагностикой неисправностей;
• включение оповещения и исполнительных устройств пожаротушения;
• управление вентиляцией, подпором воздуха и дымоудалением;
• контроль противопожарных дверей и устройств их блокировки;
• хранение оперативной информации в энергонезависимой памяти;
• подключение компьютера для отображения ситуационного плана и документирования событий.

Почему системы выходили из строя

Три основные причины преждевременного отказа — разукомплектация, недостаточная надёжность оборудования и трудоёмкое обслуживание. Особенно уязвимым оказывалось оборудование, установленное в общедоступных вестибюлях и лифтовых холлах. В отличие от неисправности лифта или водоснабжения, отказ пожарной автоматики долго не влияет на бытовой комфорт жильцов и поэтому может остаться без внимания.

Практический вывод статьи прост: основные устройства следует размещать в закрываемых помещениях или диспетчерских с постоянным присутствием персонала. Если это невозможно, оборудование должно иметь защищённое исполнение.

Монтаж, среда и доступность обслуживания

Надёжность зависит не только от электронных блоков. Линии связи и оборудование необходимо защищать от ремонта помещений, протечек, механических повреждений, перепадов температуры и влажности. Открытая прокладка провода со слабой изоляцией и креплением гвоздями создаёт дополнительный риск. Более устойчивое решение — защищённая прокладка с закладными элементами и кабелями с двойной изоляцией.

Диагностика должна позволять быстро установить адрес отказавшего элемента без обязательного доступа в квартиру. Для самих жильцов полезна понятная световая индикация состояния извещателя и памятка о назначении системы. Такая наглядность снижает риск демонтажа устройств во время ремонта и помогает объяснить необходимость регулярного обслуживания.

Устойчивость системы зависит сразу от четырёх условий: её состояние должно быть наглядным, оборудование — доступным для проверки, жильцы — информированными, а обслуживающая организация — регулярно выполнять планово-профилактические мероприятия. Такой подход переносит внимание с разовой приёмки объекта на весь срок его эксплуатации.

Как строился алгоритм управления

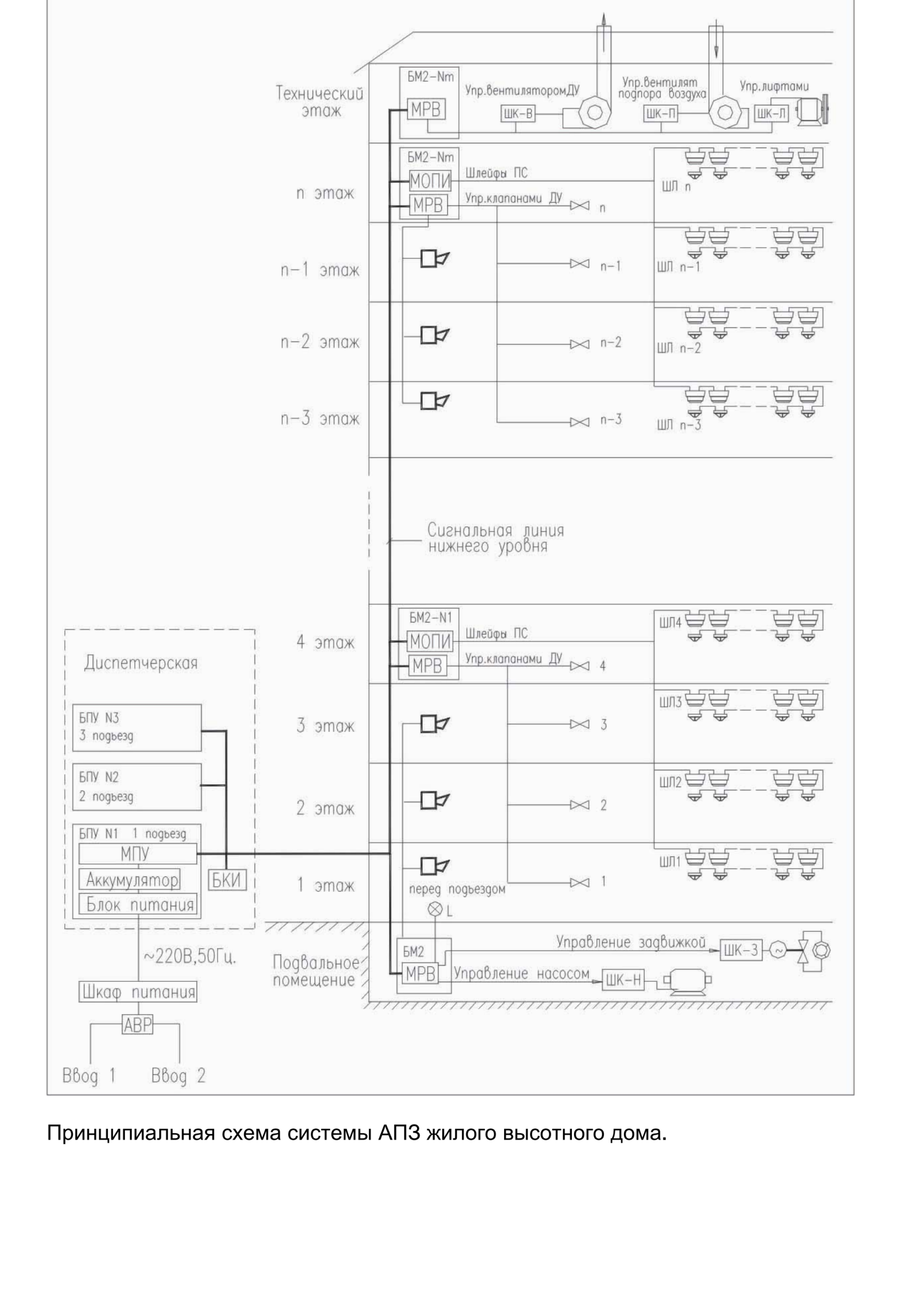

В приведённом примере центральный блок питания и управления располагался в диспетчерской. На этажах устанавливались модули пожарных извещателей и релейных выходов. К одному модулю извещателей подключалось до четырёх пожарных шлейфов с дымовыми и тепловыми датчиками.

Такой опыт применения комплекса накопило ЗАО «АНИТА» в Санкт-Петербурге. «Гамма-01» использовался для пожарной сигнализации, дымоудаления, противопожарной вентиляции и управления пожарными насосами в ряде жилых домов высотой 16–25 этажей. Проектные решения охватывали крупные многоподъездные дома, общую диспетчеризацию и подземный гараж протяжённостью 600 метров.

При срабатывании одного извещателя система формировала сигнал «Внимание» с номером этажа. Два сработавших извещателя переводили систему в состояние «Пожар». После этого по алгоритму выполнялись связанные действия:

Такая двухступенчатая логика позволяла отделить предварительное сообщение от подтверждённого события и одновременно сохранить адресность. Диспетчер получал не обезличенный сигнал, а указание этажа, после чего комплекс автоматически координировал оборудование соответствующего подъезда и общедомовые инженерные системы.

• открывался этажный клапан дымоудаления;
• запускались вентиляторы дымоудаления и подпора воздуха;
• лифт опускался на первый этаж, двери открывались;
• включались насос пожарных гидрантов и задвижка обводной линии;
• перед подъездом загоралась сигнальная лампа;
• на этажах включалось звуковое оповещение.

Практический вывод

Эффективность пожарной автоматики высотного дома определяется всей цепочкой: архитектурой системы, сохранностью оборудования, качеством кабельной инфраструктуры, точной диагностикой и регулярным обслуживанием. Даже функционально развитый комплекс не заменяет правильного размещения устройств и понятного взаимодействия с жильцами и обслуживающей организацией.

Примечание. Описанные оборудование, терминология и нормативная практика относятся к историческому этапу развития системы. При проектировании, монтаже и эксплуатации необходимо руководствоваться действующими на дату работ техническими регламентами, сводами правил, стандартами и документацией изготовителя.
