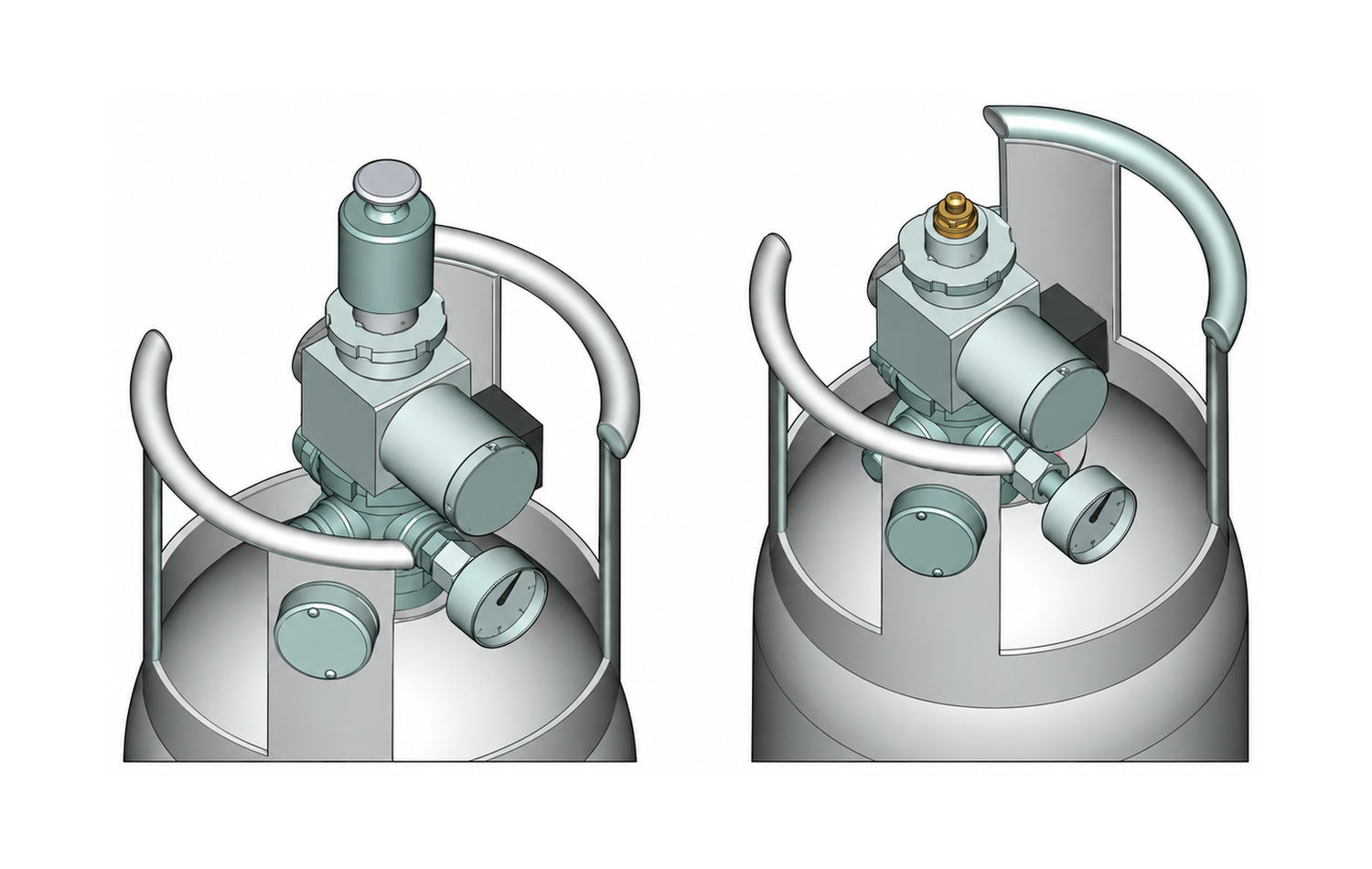

Модули МПГ с клапанным затвором и пусковой мембраной (тип 3)

Модули пожаротушения газовые МПГ с клапанным затвором и пусковой мембраной (тип 3) применялись в установках газового пожаротушения для хранения и выпуска газового огнетушащего вещества (ГОТВ).

Внимание! Данный тип модулей снят с производства и не должен применяться при новом проектировании.

Ранее выпущенные модули продолжают эксплуатироваться в существующих установках газового пожаротушения. При необходимости оборудование данного исполнения может потребоваться для замены или дозакупки уже действующей системы.

Индивидуальное применение модуля

Индивидуально применить можно только модули с пуском от электромагнита или пиротолкателя. При индивидуальном применении модуль можно соединять с устройством выпускным УВ или подключать непосредственно к распределительному трубопроводу.

При индивидуальном применении модуля МПГ с устройством выпускным УВ следует использовать следующие установочные и другие изделия:

• хомуты ХЖ, ХП или СКМ-1 для крепления модуля к стене;
• угольник ЗПУ 24(40)-СДГ;
• устройство выпускное УВ;
• сигнализатор давления СДГ или СДУ-М.

Вместо хомутов или вместе с ними может использоваться крепление КМП для фиксации модуля к полу, кроме модулей с индексом «У». Крепление КМП не применяется совместно с устройством весовым тензометрическим УВТМ.

Дополнительно могут потребоваться:

• газовое огнетушащее вещество;
• пиротолкатель ПТ-2 для модуля с пуском от пиротолкателя;
• устройство весовое тензометрическое УВТМ для модулей, заправленных двуокисью углерода или хладоном 23;
• экран декоративный ЭД-1 для укрытия модуля.

Подключение к распределительному трубопроводу

При индивидуальном применении модуля МПГ для соединения с распределительным трубопроводом используются:

• хомуты ХЖ, ХП или СКМ-1 для крепления модуля к стене;
• рама монтажная РМ-1;
• угольник ЗПУ 24(40)-СДГ;
• рукав высокого давления РВД;
• втулка РВД 24(40)-труба Дн;
• сигнализатор давления СДГ или СДУ-М.

Вместо хомутов или совместно с ними может использоваться крепление КМП для фиксации модуля к полу. Крепление КМП не применяется совместно с устройством весовым тензометрическим УВТМ.

Дополнительно могут потребоваться газовое огнетушащее вещество, пиротолкатель ПТ-2, устройство весовое тензометрическое УВТМ и декоративный экран ЭД-1.

Все изделия следует указывать в технической спецификации проекта.

Групповое применение модулей

Модули МПГ можно объединять в группы от 2 до 6 штук и устанавливать в монтажную стойку либо крепить к стене или полу.

В группе первым устанавливается модуль с электрическим пуском, выполняющий функцию побудительного для остальных модулей с пневматическим пуском. Модуль с электромагнитным пуском имеет ручной дублирующий пуск. Для модуля с пуском от пиротолкателя ручной дублирующий пуск не предусмотрен.

При применении группы модулей МПГ в монтажной стойке используются:

• стойка монтажная однорядная типа СМО-ЭП или СМП;
• коллектор пневмопуска КПП;
• угольник ЗПУ 24(40)-ПП для побудительного модуля;
• угольники ЗПУ 24(40) для модулей с пневматическим пуском;
• пиротолкатель ПТ-2 для соответствующего исполнения модуля;
• сигнализатор давления СДГ или СДУ-М.

Для рабочей и резервной групп модулей, используемых в централизованной установке на станции пожаротушения, применяются угольники ЗПУ 24(40)-ОК-ПП и ЗПУ 24(40)-ОК с обратными клапанами.

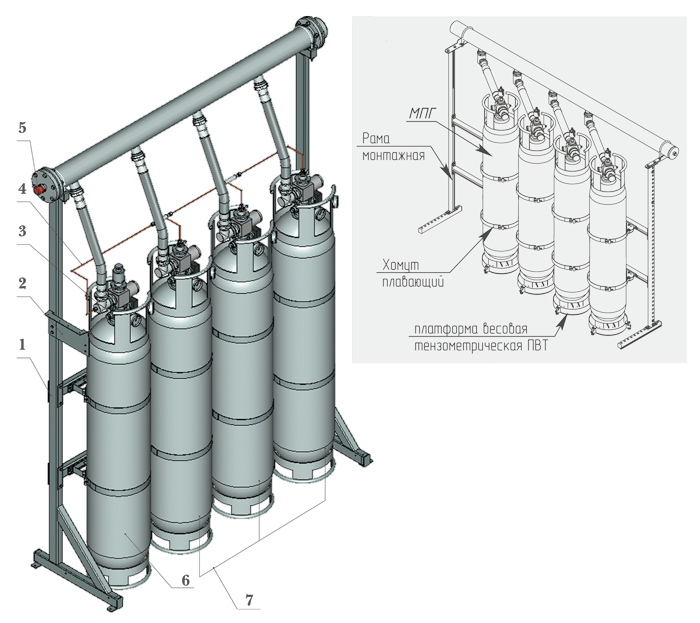

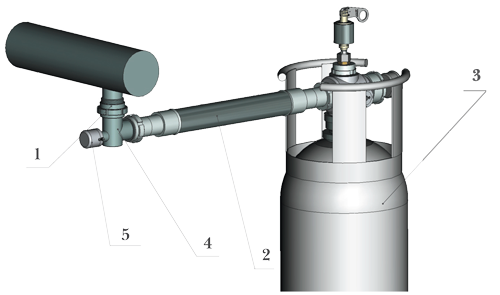

Модуль МПГ с клапанным затвором и рукавом РВД в горизонтальном положении	Модули МПГ с клапанным затвором и мембраной в монтажной стойке СМО-ЭП

Установка группы без монтажной стойки

При применении группы модулей МПГ без монтажной стойки используются:

• хомуты ХЖ или ХП для крепления модулей к стене, стеновое крепление СКМ или монтажная рама РМ;
• угольник ЗПУ 24(40)-ПП для побудительного модуля;
• угольники ЗПУ 24(40) для модулей с пневматическим пуском;
• рукава высокого давления РВД;
• газовый однорядный коллектор КГО (КГ);
• стеновое крепление коллектора ККС;
• коллектор пневмопуска КПП;
• сигнализатор давления СДГ или СДУ-М.

Вместо хомутов или совместно с ними может использоваться крепление КМП для фиксации модулей к полу. Крепление КМП не применяется совместно с устройством весовым тензометрическим УВТМ.

Вместо указанных угольников для рабочей и резервной групп модулей могут применяться угольники ЗПУ 24(40)-ОК-ПП и ЗПУ 24(40)-ОК с обратными клапанами.

Дополнительно могут потребоваться:

• газовое огнетушащее вещество;
• пиротолкатель ПТ-2 для модуля с пуском от пиротолкателя;
• устройство весовое тензометрическое УВТМ для модулей, заправленных двуокисью углерода;
• экран декоративный ЭД для укрытия модулей.

Все изделия следует указывать в технической спецификации проекта.

Заказ оборудования для существующих установок

Модули МПГ с клапанным затвором и пусковой мембраной относятся к оборудованию предыдущего поколения и не применяются в новых проектах.

При необходимости замены, ремонта или дозакупки оборудования действующей установки необходимо учитывать исполнение установленного модуля, способ пуска и условный проход запорно-пускового устройства. Для точного подбора рекомендуется сообщить тип и заводской номер имеющегося модуля.
