КСИДв

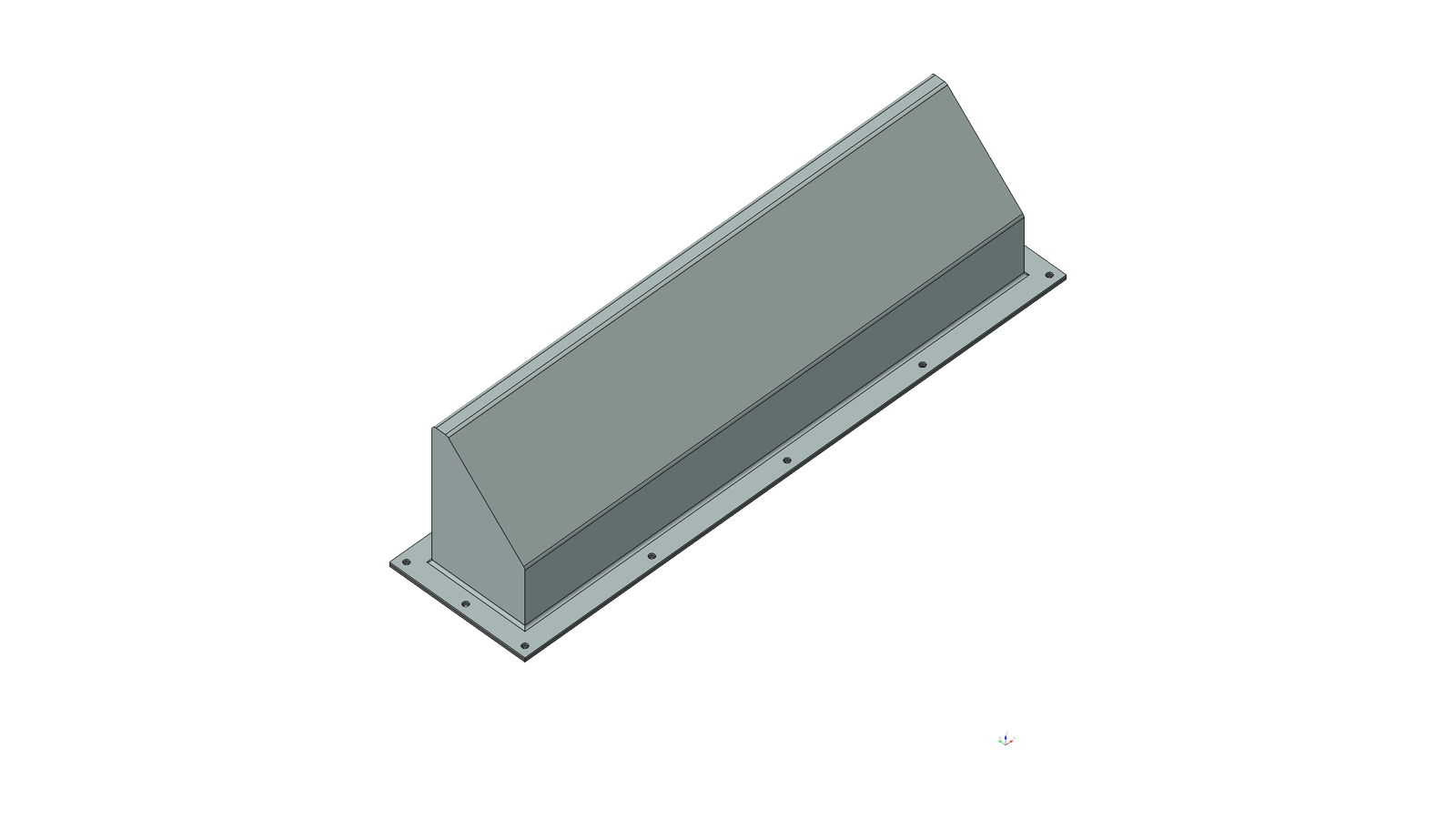

Клапан сброса избыточного давления КСИДв предназначен для защиты помещения и находящегося в нем оборудования от воздействия избыточного давления газа, образующегося во время выпуска в помещение газового огнетушащего вещества (ГОТВ) после срабатывания установки газового пожаротушения.
КСИДв изготавливается в двух исполнениях:
- обычное исполнение — для размещения на ограждающей конструкции, не контактирующей с внешней средой;
- термоизоляционное исполнение («Т») — для размещения на ограждающей конструкции, непосредственно контактирующей с внешней средой.
КСИДв соответствует климатическому исполнению УХЛ, категории размещения 2 согласно ГОСТ 15150-69, но в диапазоне температур эксплуатации от −60 до +80 °C и относительной влажности воздуха 98 % при температуре 35 °C.
Тип рабочей среды: хладоны, фторкетон, двуокись углерода, сжатые газы, воздух.
1 — корпус;
2 — заслонка;
3 — груз;
4 — фланец;
5 — уплотнитель.
| Наименование | Площадь проходного сечения при полностью открытой заслонке, см2 | Давление начала открытия запорного органа, кПа | Габаритные размеры, мм, ДхВхШ |
| КСИДв-300-0,5 | 300 | 0,5±0,15 | 512х145х130 |
| КСИДв-300-0,5-Т | |||
| КСИДв-300-1,2 | 1,2±0,2 | ||
| КСИДв-300-1,2-Т | |||
| КСИДв-600-0,5 | 600 | 0,5±0,15 | 640х160х167 |
| КСИДв-600-0,5-Т | |||
| КСИДв-600-1,2 | 1,2±0,2 | ||
| КСИДв-600-1,2-Т | |||
| КСИДв-1200-0,5 | 1200 | 0,5±0,15 | 764х225х233 |
| КСИДв-1200-0,5-Т | |||
| КСИДв-1200-1,2 | 1,2±0,2 | ||
| КСИДв-1200-1,2-Т | |||
| КСИДв-1800-0,5 | 1800 | 0,5±0,15 | 869х284х289 |
| КСИДв-1800-0,5-Т | |||
| КСИДв-1800-1,2 | 1,2±0,2 | ||
| КСИДв-1800-1,2-Т |
Обозначение КСИДв при заказе:
| КСИДв | -ХХХХ | -ХХ | Х |
| 1 | 2 | 3 | 4 |
где:
- 1 — наименование;
- 2 — площадь проходного сечения, см2;
- 3 — номинальное давление открытия запорного органа, кПа;
- 4 — исполнение:
- без обозначения — обычное;
- «Т» — термоизоляционное.
Решетка Р-КСИДв
Решетка Р-КСИДв (далее — решетка) предназначена для декоративного закрытия выпускного отверстия клапана сброса избыточного давления КСИДв.
| Наименование | Габаритные размеры, мм, ДхШ |
| Р-КСИДв-300 | 524х200 |
| Р-КСИДв-600 | 652х225 |
| Р-КСИДв-1200 | 796х325 |
| Р-КСИДв-1800 | 894х425 |
Обозначение Р-КСИДв при заказе:
| Решетка Р-КСИДв | -ХХХХ |
| 1 | 2 |
где:
- 1 — наименование;
- 2 — площадь проходного сечения соответствующего КСИДв, см2.
