Крепление модулей МПГ

Для закрепления модуля или группы модулей без использования монтажной рамы применяется следующее оборудование:

• стеновое крепление модулей СКМм;
• хомут (Хм, ХЖ, ХП);
• напольное крепление модулей КМП.

Стеновое крепление модулей СКМм

Стеновое крепление модулей СКМм предназначено для закрепления модуля или группы модулей к стене или другой прочной вертикальной конструкции.

СКМм применяется для хранения запаса модулей или для подключения модулей в установку пожаротушения без использования стойки монтажной.

С помощью одного комплекта СКМм может быть закреплено от 1 до 10 модулей по одному хомуту на модуль. Для модулей высотой более 1 м рекомендуется использовать два СКМм для крепления модулей двумя хомутами.

СКМм состоит из:

• перекладины высотой 40 мм;
• хомутов типа Хм для крепления модуля;
• соединительных элементов для крепления хомутов к монтажному профилю.

В состав СКМм не входят элементы для монтажа профиля к стене. Их следует выбирать исходя из характеристики стены (конструкции). Максимальный диаметр крепежного элемента — 16 мм.

Выпускается пять типов СКМм, которые различаются диаметрами хомутов:

• СКМм-219 — для модулей с маркировкой «У»;
• СКМм-229 — для модулей вместимостью 20 л с маркировкой «Л»;
• СКМм-260 — для модулей вместимостью от 6 до 20 л для баллона БК;
• СКМм-316 — для модулей вместимостью от 35 до 100 л для БК и маркировкой «Л»;
• СКМм-357 — для модулей вместимостью 120 и 140 л с маркировкой «М»;
• СКМм-400 — для модулей вместимостью 160 л с маркировкой «А».

Стеновое крепление СКМм поставляется в разобранном виде.

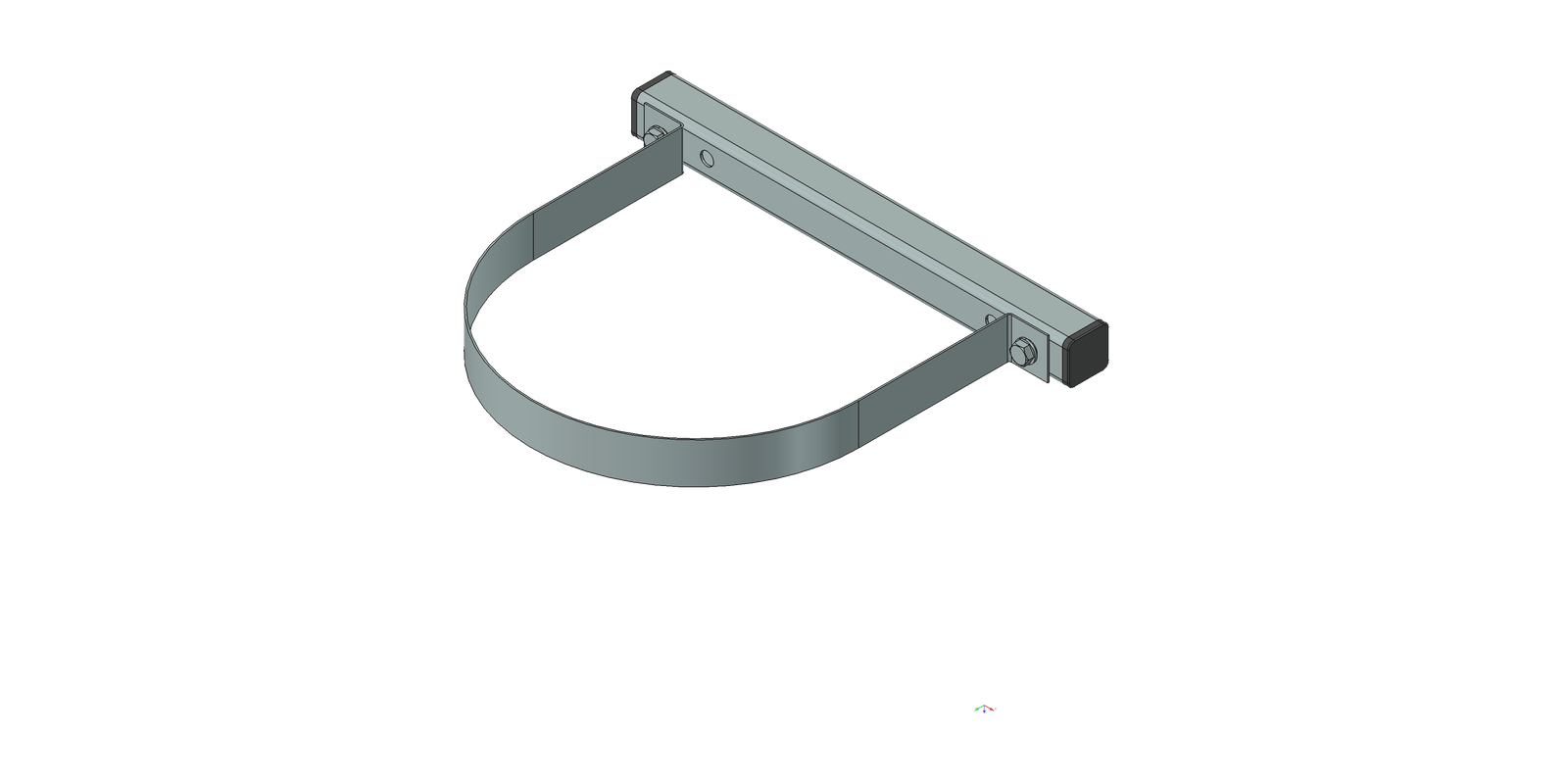

Общий вид стенового крепления СКМм

Структура обозначения стенового крепления:

где:

• 1 — наименование изделия;
• 2 — количество закрепляемых модулей — от 1 до 10;
• 3 — диаметр хомута, мм.

Хомут

Хомут предназначен для крепления модуля к раме монтажной, к стене или другой силовой конструкции.

Выпускается три типа хомутов:

• хомут типа Хм;
• хомут типа ХЖ;
• хомут типа ХП.

Жесткие хомуты ХЖ и Хм обеспечивают неподвижное крепление модуля. Плавающий хомут ХП обеспечивает небольшую вертикальную подвижность модуля и используется совместно с весовым устройством УВТМ. Все типы хомутов имеют несколько исполнений, соответствующих диаметрам баллонов модулей.

Соответствующие хомуты входят в состав, в зависимости от типа, стоек монтажных, рам монтажных многоместных и стеновых креплений СКМм и дополнительного заказа не требуют.

Для крепления модулей высотой до 1 м, как правило, достаточно одного хомута, выше 1 м — по два хомута на модуль.

Сейсмостойкость модулей, закрепленных с помощью хомутов жестких типа ХЖ, по шкале MSK-64 составляет 9 баллов.

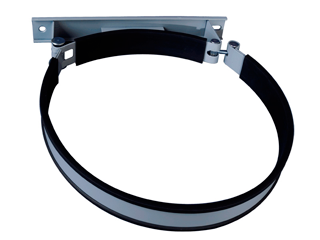

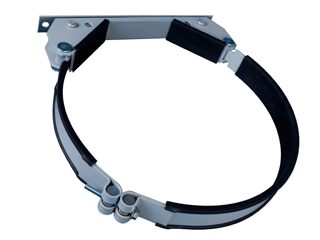

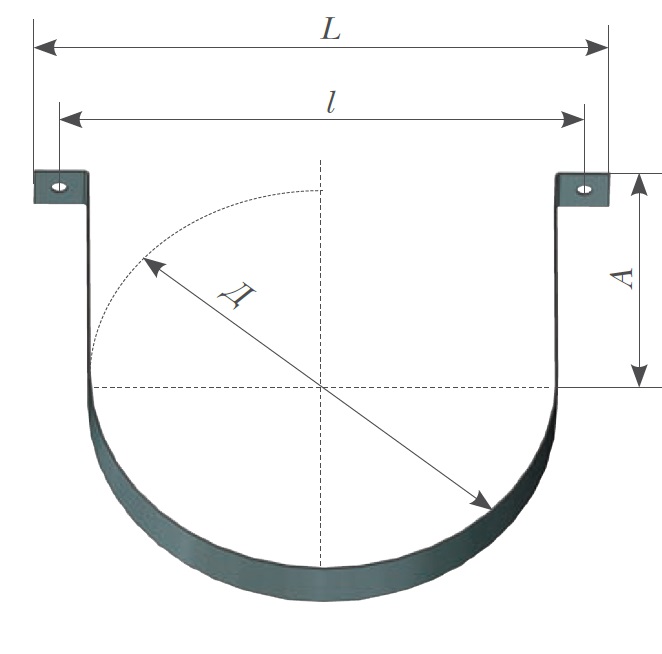

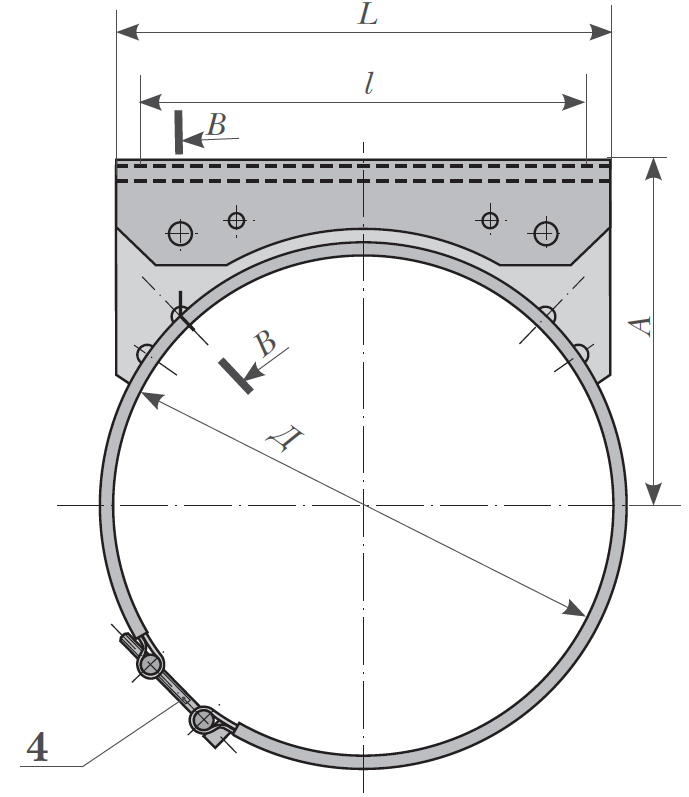

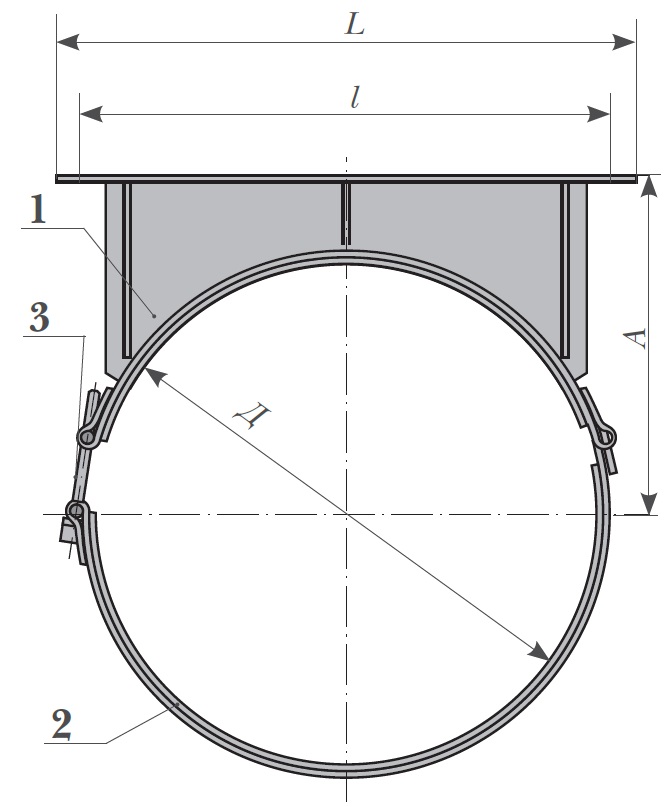

Хомут типа Хм	Хомут жесткий ХЖ	Хомут плавающий ХП
	1 — кронштейн; 2 — ложемент; 3 — винт.	1 — кронштейн; 2 — ось; 3 — ложемент; 4 — винт.

Структура обозначения хомута:

где:

• 1 — сокращенное наименование хомута;
• 2 — диаметр баллона модуля, мм.

Крепление модуля напольное КМП

Крепление модуля напольное КМП используется при индивидуальном и групповом применении модулей без стойки монтажной. Крепление не применяется для модулей с обозначением «-У» с баллоном по ГОСТ 949. Крепление используется при невозможности монтажа модуля к стене или для повышения надежности монтажа.

Крепление модуля к полу осуществляется с помощью трех кронштейнов.

Имеется два исполнения креплений:

• КМП — для модулей вместимостью 35–160 л;
• КМП-01 — для модулей вместимостью 20 л и меньше.

Обозначение при заказе: Крепление модуля напольное КМП (КМП-01).

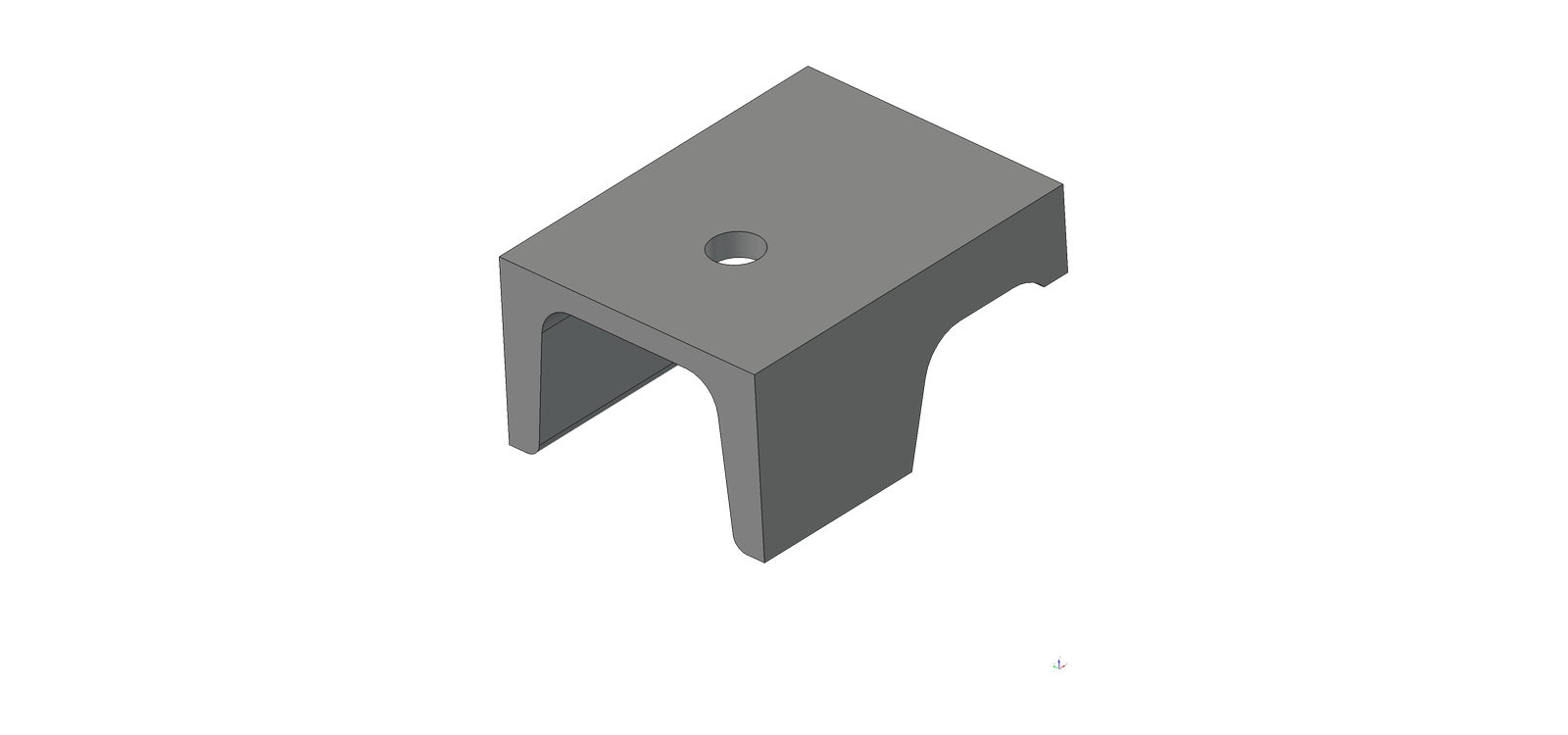

Крепление модуля напольное КМП	Общий вид одного кронштейна (в комплекте 3 шт.)
