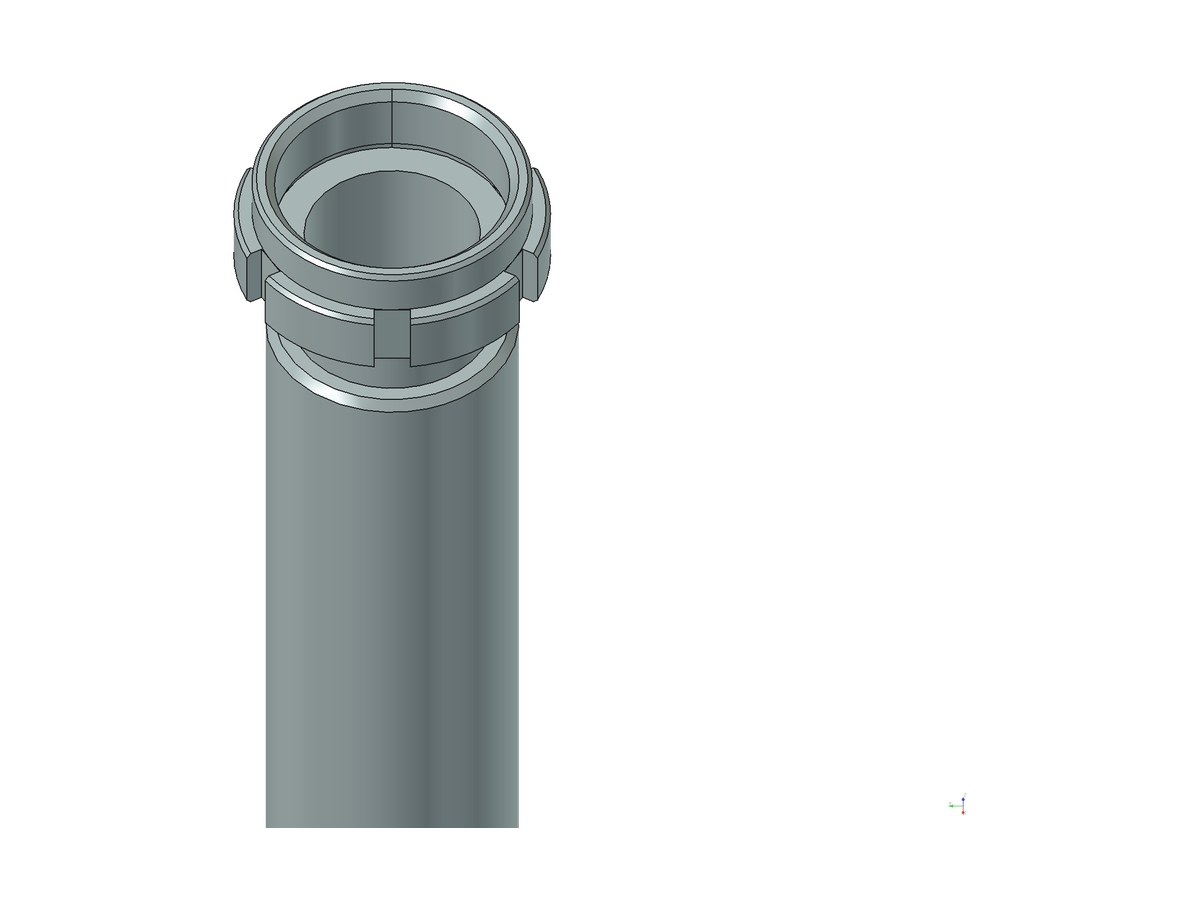

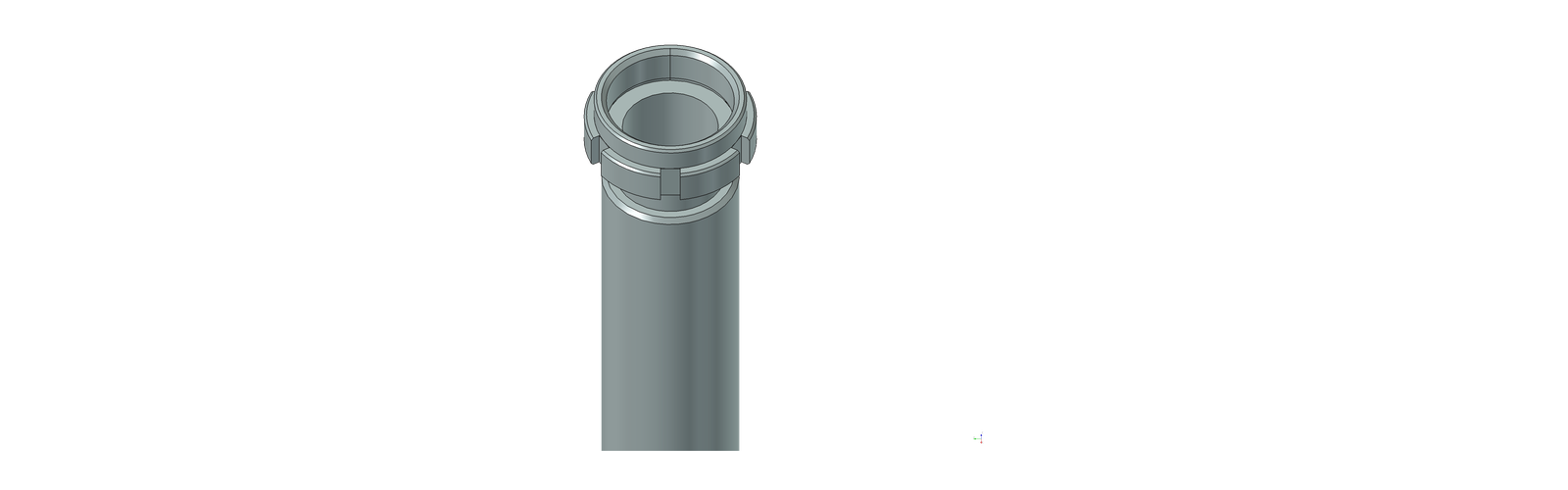

Рукав высокого давления РВД
Рукав высокого давления РВД применяется для соединения запорно-пускового устройства модуля с трубопроводом или с коллектором газовым КГ (КГО) установки газового пожаротушения.
Имеется два типоразмера рукавов РВД с номинальными диаметрами 25 и 50 мм, соответствующими диаметрам ЗПУ на модуле — 24 и 40 мм.
При использовании модуля с разрывным затвором (тип 1) рукав РВД соединяется непосредственно с выпускным штуцером ЗПУ модуля. При использовании модуля с клапанным затвором (тип 2) рукав РВД соединяется с ЗПУ модуля через «Угольник ЗПУ24» или «Угольник ЗПУ40».
Для подключения к трубопроводу одного модуля (одного рукава РВД) следует использовать торцевой приварной переходник «Втулка РВД24(40)-труба Дн».
Для самостоятельного изготовления коллектора следует использовать радиусный приварной переходник «Штуцер ШТ24(40)-труба Дн».
Герметичность резьбовых соединений РВД обеспечивается резиновыми кольцами, которые входят в комплект поставки модуля, переходников РВД, угольников и коллекторов. Минимально допустимый радиус изгиба РВД при монтаже на изделии и при эксплуатации составляет 500 мм.
Технические характеристики РВД
| Обозначение РВД при заказе | Ду, мм | М | Рраб, бар | Длина, мм | Тип втулки РВД-труба (обозначение при заказе) |
| РВД25.2SN.М39х2,0-0,6 | 25 | М39х2 | 165 | 600 | Втулка РВД24-труба Дн Штуцер ШТ24-труба Дн |
| РВД50.1SN.М56х2,0-0,6 | 50 | М56х2 | 60 | 600 | Втулка РВД40-труба Дн Штуцер ШТ40-труба Дн |
| РВД50.4SH.М56х2,0-0,6 (для хладона 23 и модулей вместимостью 80 и 100 л) |
50 | М56х2 | 150 | 600 | Втулка РВД40-труба Дн Штуцер ШТ40-труба Дн |
| Примечание: при заказе втулки РВД и штуцера ШТ необходимо указывать Дн трубы, выбранный из типовых исполнений. | |||||
