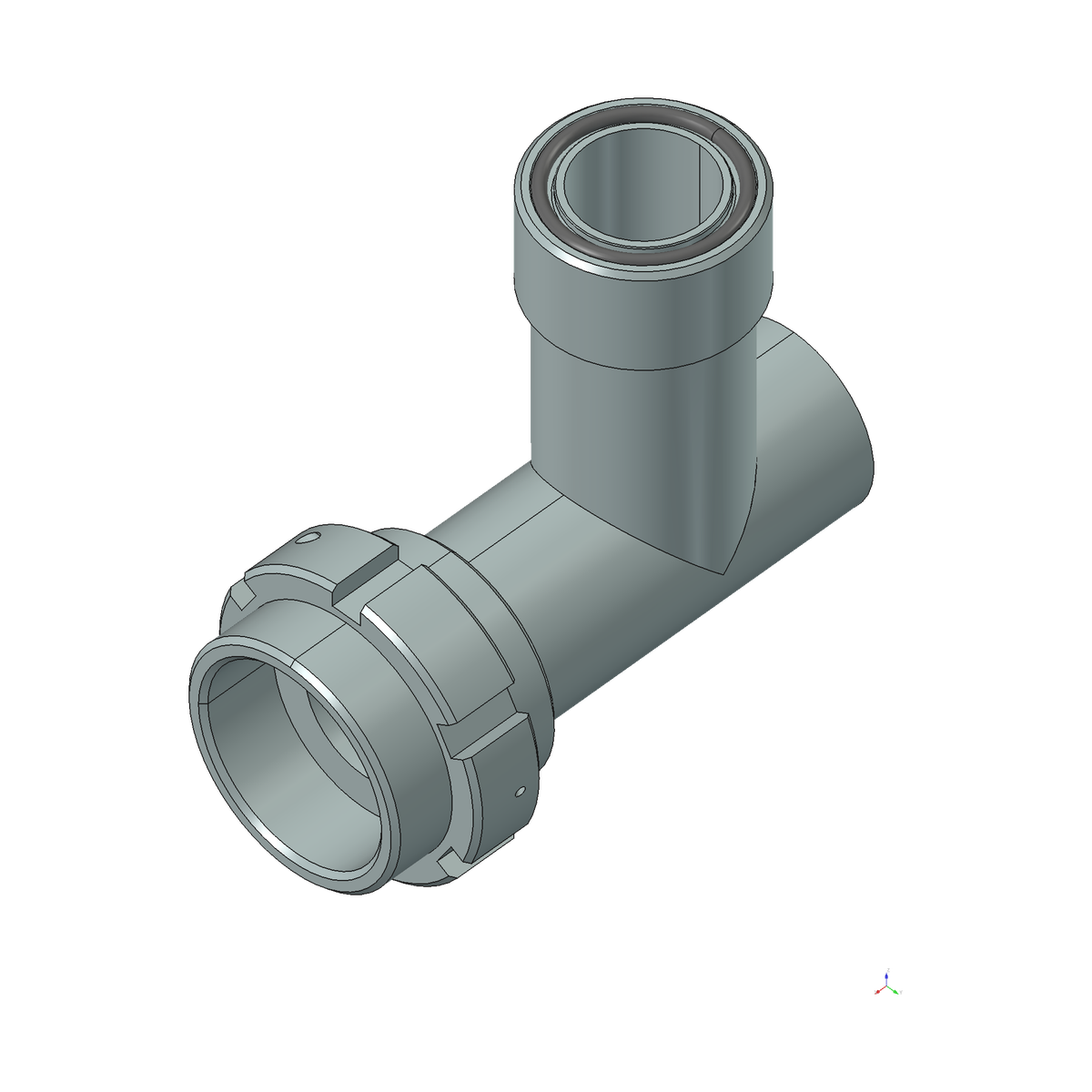

Угольник
Угольник предназначен для соединения ЗПУ модуля с клапанным затвором (тип 2) с рукавом РВД при индивидуальном и групповом использовании и с устройством выпускным УВ.
Угольник выпускается двух диаметров условного прохода, соответствующих Ду ЗПУ:
- Ду 24;
- Ду 40.
 |
 |
| М | Н, мм | Обозначение для заказа |
| М39х2 | 71 | Угольник ЗПУ24 |
| М56х2 | 65 | Угольник ЗПУ40 |
Структура обозначения угольников при заказе
| Угольник ЗПУ | ХХ |
| 1 | 2 |
где:
- 1 — условное наименование;
- 2 — диаметр условного прохода: 24 или 40 мм.
Документация PDF
