Клапан обратный
Клапан обратный предназначен:
- для предотвращения перетекания ГОТВ из резервных модулей пожаротушения в пустые модули основного состава после их срабатывания;
- для предотвращения выпуска ГОТВ из резервных модулей в станцию пожаротушения в период ремонта установки после демонтажа основного состава модулей пожаротушения;
- для герметизации трубопроводов и оборудования в специальных условиях: при испытаниях, продувке, дублировании станций пожаротушения, в установках для морских объектов и др.

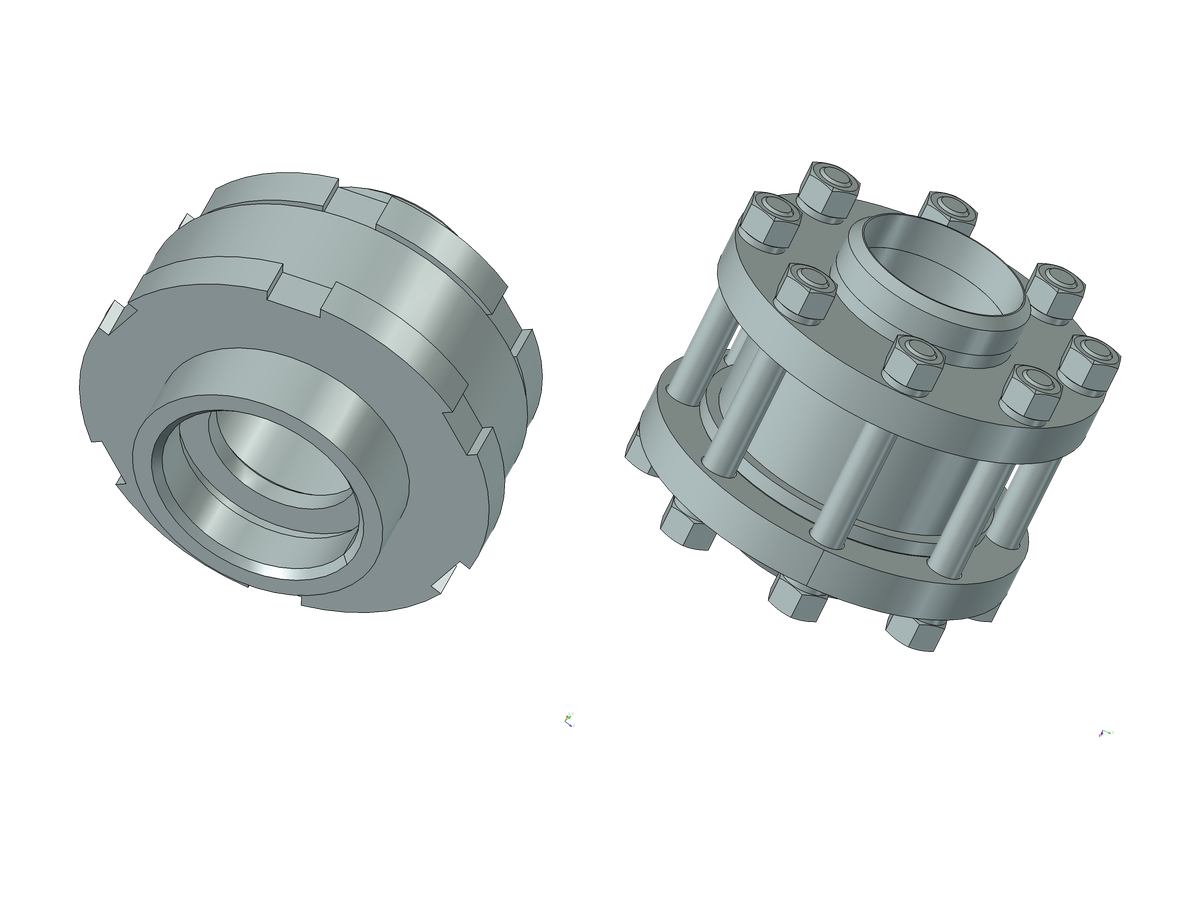

Имеется два типа обратных клапанов:
- клапан обратный коллектора КО-24(40) — индивидуальный для каждого модуля пожаротушения;
- клапан обратный магистральный КО-150-Ду — устанавливается на магистральный трубопровод (коллектор).
Клапан рассчитан на рабочее давление 150 бар и является герметичным изделием. Клапан обратный может работать в любом пространственном положении.
Монтаж клапана обратного на объекте производится приваркой ниппелей для клапана обратного магистрального или с помощью резьбового соединения для клапана обратного коллектора. При монтаже необходимо соблюдать направление подачи ГОТВ, указанное на устройстве.
Клапан обратный коллектора
Клапан обратный коллектора имеет резьбовые соединения и устанавливается между рукавом РВД и штуцером коллектора газового КГО (КГ).
Клапаны выпускаются в двух исполнениях по диаметру условного прохода ЗПУ модуля — 24 и 40 мм. Герметичность соединений клапана с коллектором и РВД обеспечивается резиновыми кольцами, которые входят в комплект поставки клапана обратного.
| Условное обозначение клапана | Диаметр условного прохода, мм | Габаритные размеры, мм | Рабочее давление, бар | Масса, кг, не более | ||
| D1 | L | М | ||||
| КО-24 | 24 | 79 | 68 | М39х2 | 150 | 2 |
| КО-40 | 40 | 108 | 83 | М56х2 | 3 | |

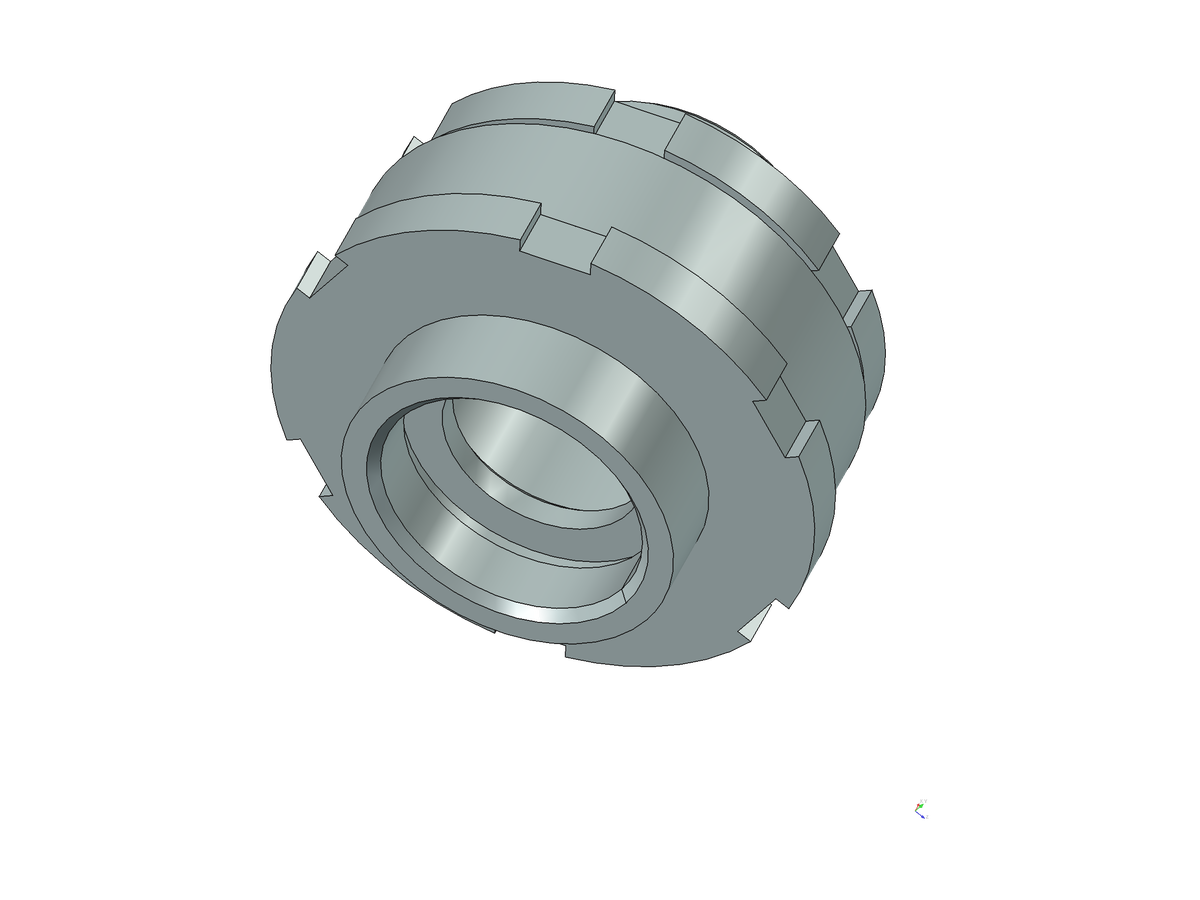

Общий вид клапана обратного модуля Ду 24, 40
Структура обозначения клапана обратного коллектора:
| КО | -ХХ |
| 1 | 2 |
где:
- 1 — сокращенное наименование клапана;
- 2 — диаметр условного прохода, мм.
Клапан обратный магистральный
Клапан обратный магистральный имеет ниппели под приварку и монтируется на трубопроводы систем пожаротушения в местах, установленных проектом.
Клапан выпускается в нескольких исполнениях с различными диаметрами условного прохода. Клапан является разборным устройством с резьбовым соединением для Ду до 50 мм включительно или фланцевым соединением для Ду более 50 мм.
| Условное обозначение клапана | Диаметр условного прохода, мм | Габаритные размеры, мм | Рабочее давление, бар | Масса, кг, не более | Минимальный перепад давления открытия, бар | ||
| D | D1 | L | |||||
| КО-150-25 | 25 | 32 | 72 | 172 | 150 | 2,3 | 4 |
| КО-150-32 | 32 | 40 | 78 | 177 | 2,9 | 3 | |
| КО-150-40 | 40 | 50 | 88 | 176 | 4,8 | 2 | |
| КО-150-50 | 50 | 62 | 102 | 184 | 6,6 | 2 | |
| КО-150-80 | 80 | 94 | 214 | 198 | 17,5 | 1,5 | |
| КО-150-100 | 100 | 114 | 232 | 198 | 26,3 | 1 | |
| КО-80-150 | 150 | 164 | 325 | 286 | 80 | 38 | 1 |

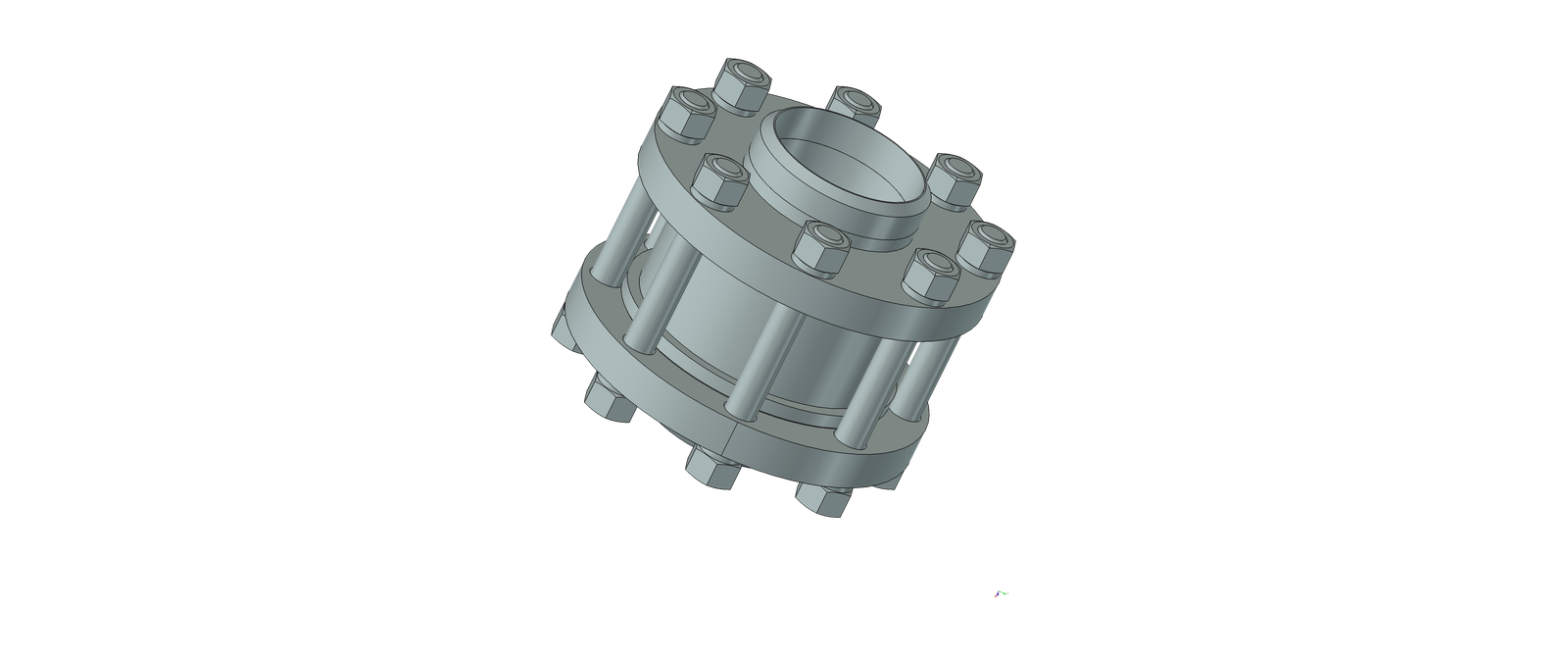

| Общий вид клапана обратного магистрального Ду80, Ду100, Ду150 | Общий вид клапана обратного магистрального Ду25, Ду32, Ду40 и Ду50 |
|
|
Структура обозначения клапана обратного магистрального:
| КО | -ХХХ | -ХХ |
| 1 | 2 | 3 |
где:
- 1 — сокращенное наименование клапана;
- 2 — рабочее давление, бар;
- 3 — диаметр условного прохода, мм.
