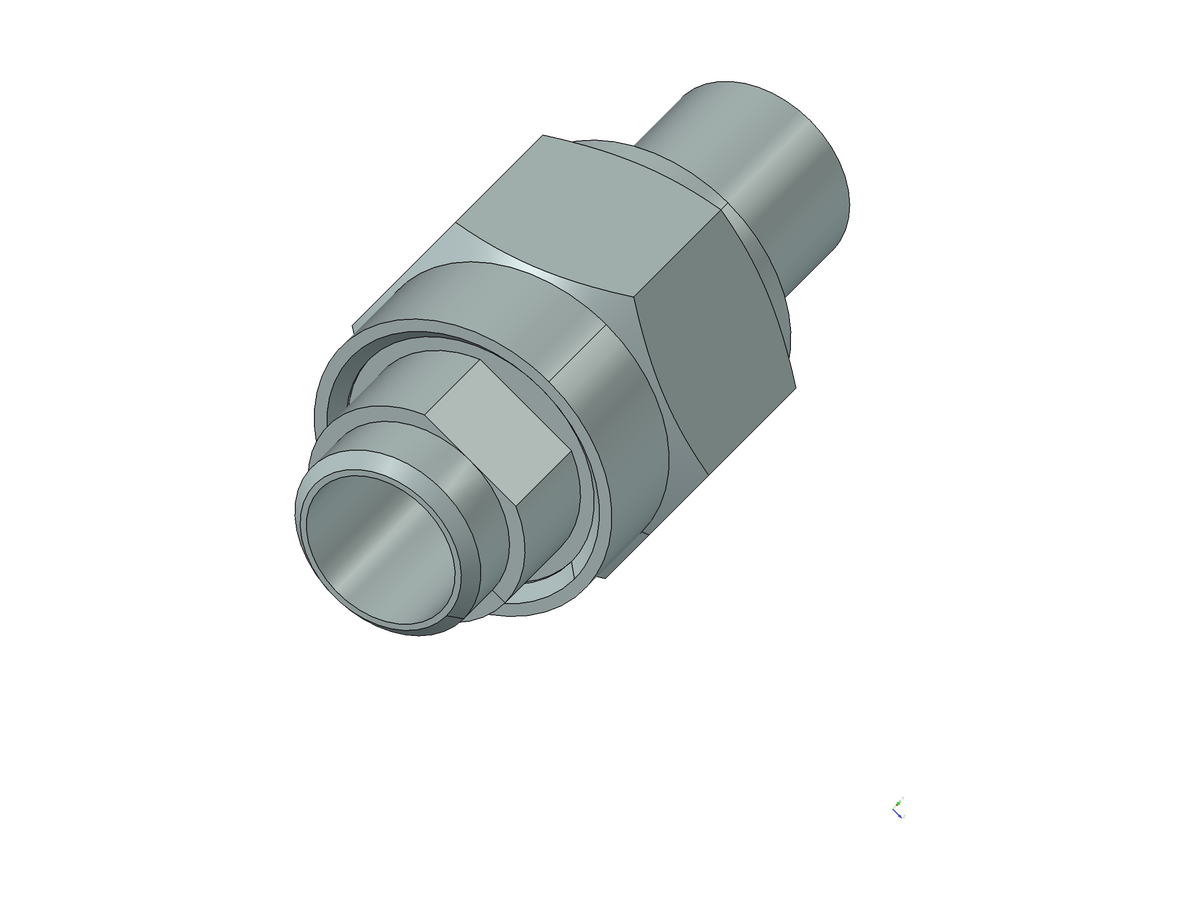

Соединение муфтовое
Изготавливается два вида трубных разъемных соединений:
- соединение муфтовое;
- фланцевое соединение Ф.

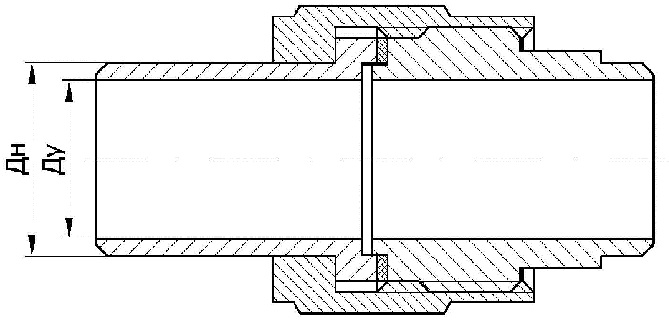

Соединение муфтовое
Соединение муфтовое предназначено для резьбового соединения трубопроводов системы газового пожаротушения в местах с ограниченными возможностями сварки по месту.
Соединение муфтовое предварительно приваривается к концам участков трубопроводов, что облегчает монтаж трубопроводной сети в защищаемом помещении и исключает применение сварочных операций в помещении.
Соединение муфтовое рассчитано на давление 147 бар.
Типовые исполнения соединений:
- Соединение муфтовое Ду12/Дн18;
- Соединение муфтовое Ду16/Дн22;
- Соединение муфтовое Ду20/Дн28;
- Соединение муфтовое Ду22/Дн28;
- Соединение муфтовое Ду24/Дн30;
- Соединение муфтовое Ду25/Дн32;
- Соединение муфтовое Ду30/Дн36;
- Соединение муфтовое Ду32/Дн38;
- Соединение муфтовое Ду40/Дн48;
- Соединение муфтовое Ду48/Дн56;
- Соединение муфтовое Ду68/Дн76.

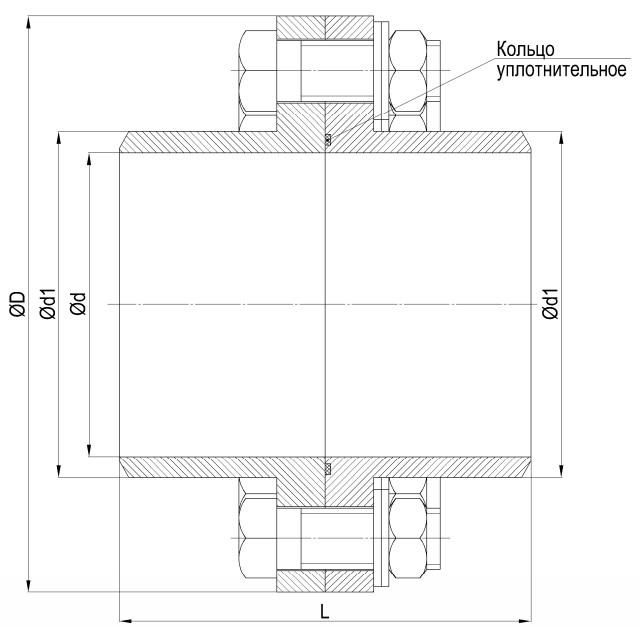

Фланцевое соединение Ф
Фланцевое соединение Ф предназначено для соединения трубопроводов системы пожаротушения.
Основные технические данные:
| Обозначение | d, мм | d1, мм | D, мм | L, мм | Рр, МПа | Масса, кг |
| Ф-70-150 | 70 | 80 | 150 | 128 | 15,0 | 4,1 |
| Ф-80-150 | 80 | 92 | 158 | 128 | 15,0 | 4,6 |
| Ф-100-150 | 100 | 114 | 194 | 136 | 15,0 | 9,8 |
| Ф-125-60 | 126 | 140 | 232 | 136 | 6,0 | 12,2 |
| Ф-150-60 | 150 | 168 | 268 | 136 | 6,0 | 16,6 |
Фланцевое соединение Ф
