Устройство выпускное УВ

Внимание! Представленные в данном разделе УВ не применяются с ФК-5-1-12.

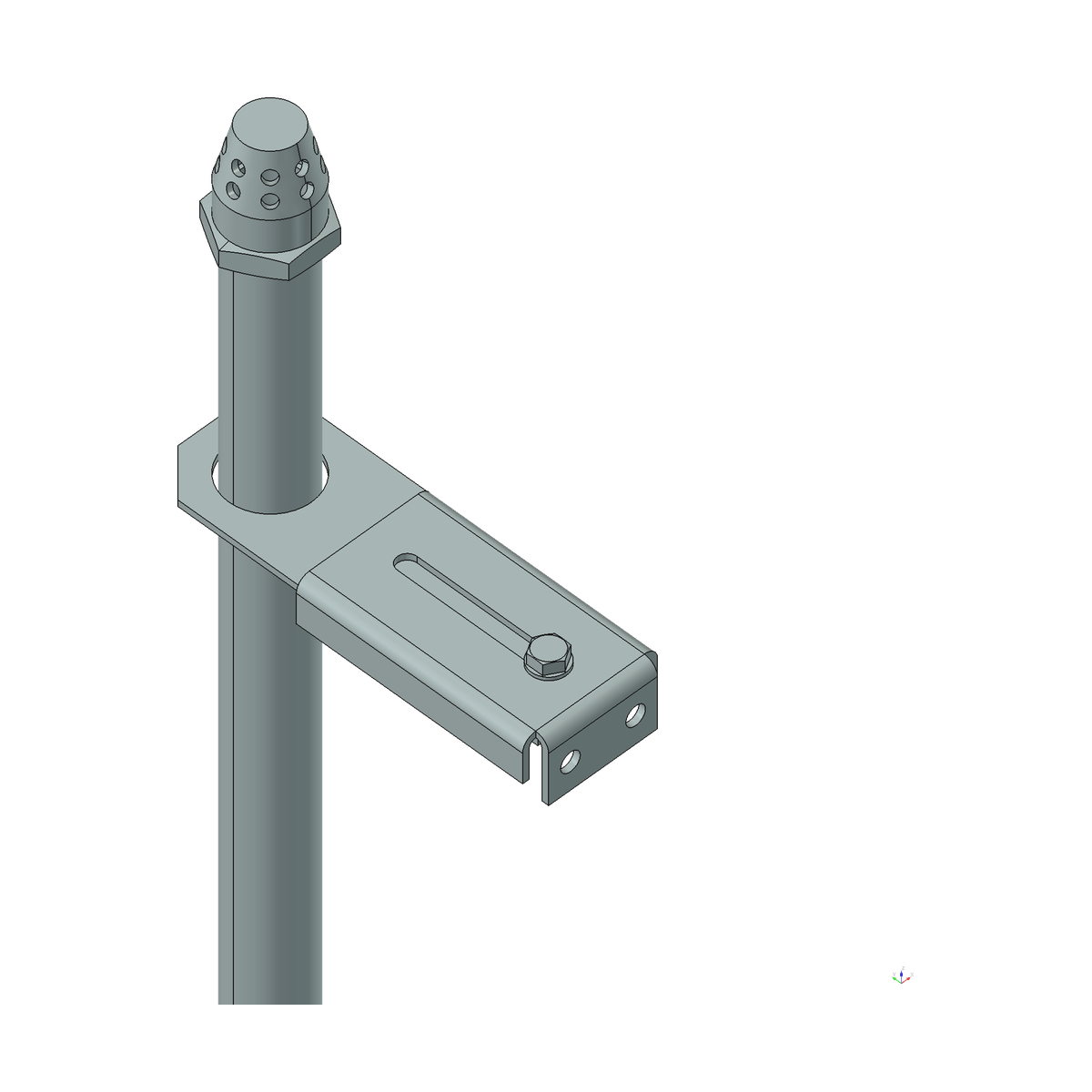

Устройство выпускное УВ заменяет специальную распределительную разводку и состоит из трубопровода, насадка и кронштейна для крепления устройства к стене.

УВ присоединяется непосредственно к выпускному штуцеру ЗПУ модуля с разрывным затвором (тип 1). Соединение УВ с модулем с клапанным затвором (тип 2) осуществляется через угольник. Типоразмер УВ следует выбирать с учетом диаметра условного прохода ЗПУ модуля — 24 или 40 мм.

В устройстве выпускном применен насадок НГС-24 с площадью выпускных отверстий 452 мм² для модулей с Ду 24 и насадок НГС-40 с площадью выпускных отверстий 1264 мм² для модулей с Ду 40.

Струя выходящего из насадка ГОТВ направлена вверх к потолку помещения. Конструкция устройства выпускного обеспечивает выпуск ГОТВ в пределах нормативного времени — до 10 с для хладонов, до 60 с для сжатых ГОТВ и двуокиси углерода.

Устройство выпускное используется при индивидуальном применении модулей. УВ является готовым для монтажа изделием и имеет ряд преимуществ:

• не требуется испытаний на прочность и герметичность, так как УВ является заводским изделием, а не изготавливается монтажной организацией на объекте;
• не требуется выполнение гидравлических расчетов, УВ сертифицировано в составе модуля;
• эффективность распыла ГОТВ подтверждена заводскими испытаниями;
• сокращается время монтажных работ.

УВ применяется для защиты помещений, в которых нет изолированных зон тушения (фальшпол, подвесной потолок) и препятствий (стеллажи, стойки с аппаратурой, перегородки высотой от перекрытия менее 0,5 м) для свободного распространения струи огнетушащего газа. В больших помещениях, в которых для тушения требуется несколько модулей с УВ, желательно размещать их равномерно по периметру.

Высота УВ должна выбираться с учетом высоты модуля, на который оно будет установлено. В защищаемом помещении насадок УВ должен располагаться так, чтобы расстояние от насадка до потолка помещения составляло 0,5–1,0 м. Необходимо следить, чтобы насадок находился выше оборудования (шкафы, стойки, стеллажи и т. п.), установленного в защищаемом помещении. УВ не должно применяться в помещениях, в которых возможно многоярусное расположение насадков.

При монтаже устройства выпускного УВ необходимо соблюдать требования эксплуатационного документа на УВ по обеспечению его надежного крепления.

Для модулей МПГ150-ХХХ-24, заряженных сжатыми ГОТВ (аргон, азот, инерген), в случае применения их с УВ дополнительно необходимо использовать дроссельный комплект, состоящий из шайбы и уплотнительного резинового кольца.

Дроссельный комплект устанавливается между УВ и ЗПУ модуля для модулей типа 1 или между УВ и угольником ЗПУ для модулей типа 2.

Обозначение дроссельного комплекта при заказе: Комплект дроссельный.

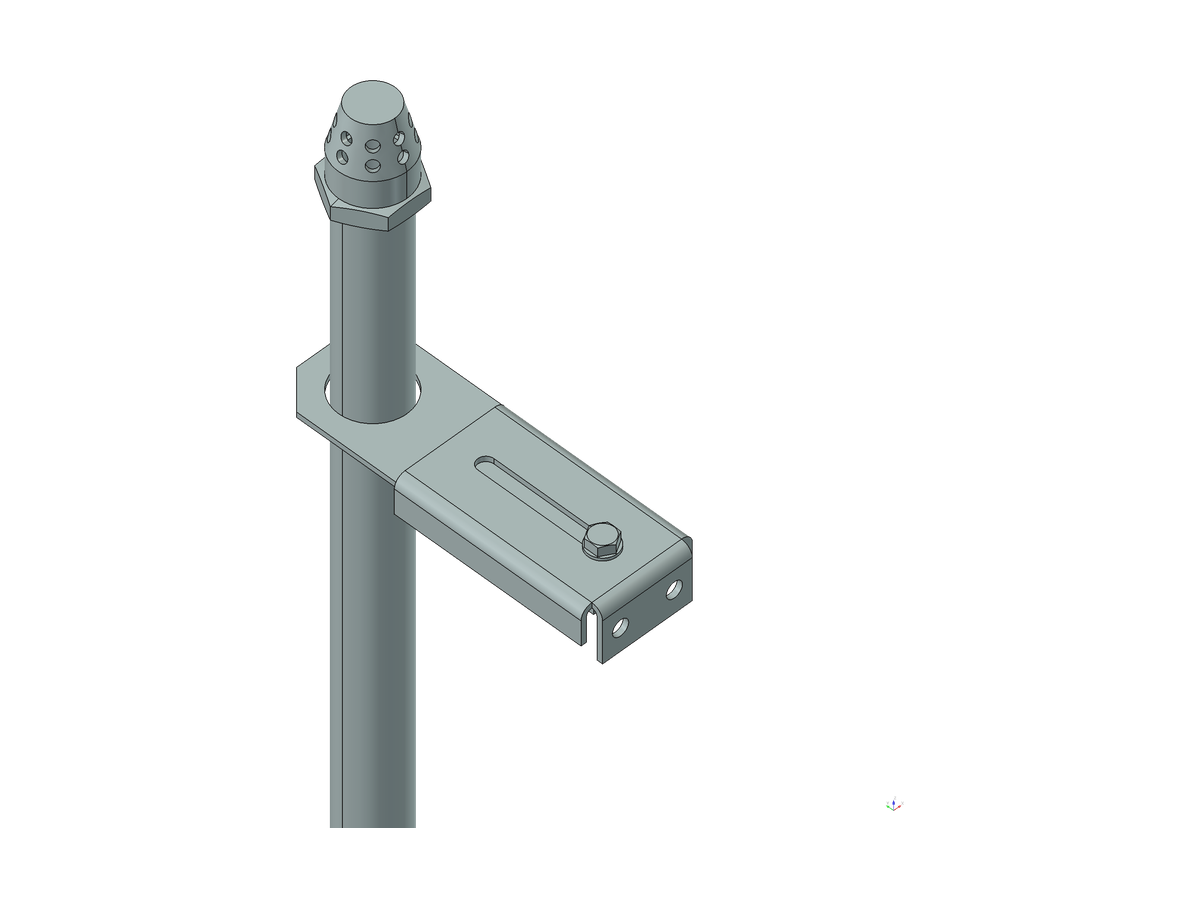

Общий вид устройства выпускного УВ на модуле с разрывным затвором	Общий вид устройства выпускного УВ на модуле с клапанным затвором
1 — насадок; 2 — кронштейн; 3 — трубопровод.	1 — насадок; 2 — кронштейн; 3 — трубопровод; 4 — угольник (не входит в состав УВ).

Структура обозначения выпускного устройства:

где:

• 1 — наименование устройства;
• 2 — условный диаметр ЗПУ на модуле, мм;
• 3 — высота устройства, см.

Документация PDF

• Этикетка устройства выпускного УВ
