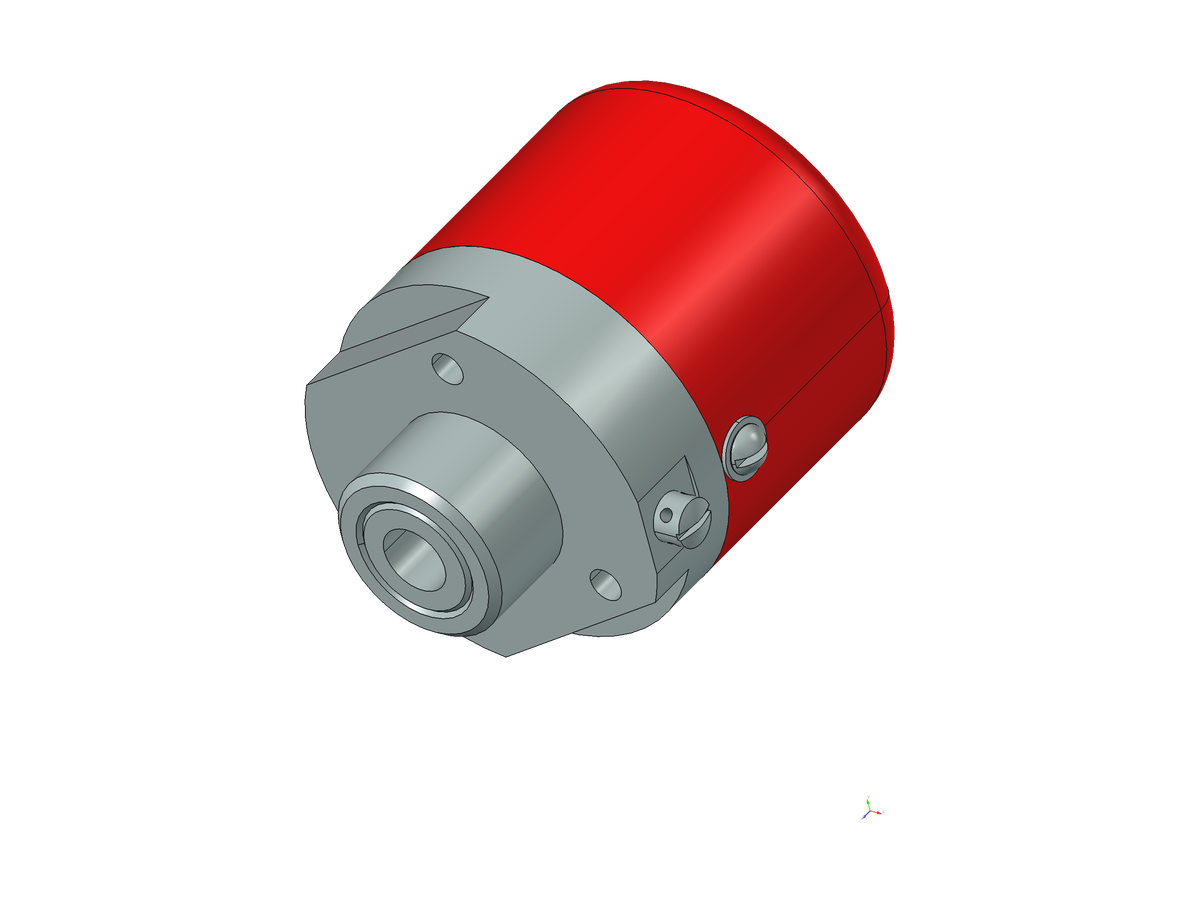

Сигнализатор давления

Сигнализатор давления предназначен для выдачи сигнала о поступлении ГОТВ в трубную разводку установок газового пожаротушения при срабатывании модуля или распределительного устройства РУ (УРУ).

На модуле и коллекторе газовом КГ (КГО) имеется посадочное место для установки сигнализатора давления. Для монтажа сигнализатора давления на трубопроводе изготавливается приварной ниппель СДГ в комплекте с прокладкой.

Имеется два типа сигнализаторов давления:

сигнализатор давления газовый СДГ;
сигнализатор давления газовый взрывозащищенного исполнения СДГ-Ех.

Сигнализатор давления газовый СДГ

Сигнализатор давления газовый СДГ взаимозаменяем с сигнализатором давления универсальным СДУ-М.

Распределительные устройства РУ (УРУ) поставляются в комплекте с СДГ.

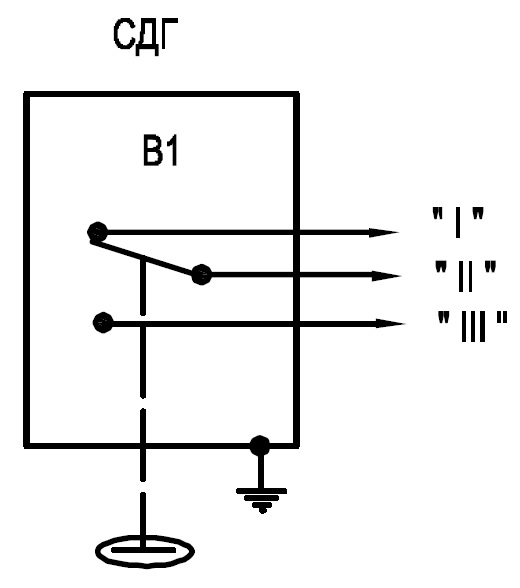

Сигнализатор давления газовый СДГ	Схема электрических подключений сигнализатора СДГ

Основные параметры и характеристики СДГ

Параметр	Значение
Контакты сигнализатора обеспечивают коммутацию цепей переменного тока напряжением от 0,2 до 125 В, А	3
Контакты сигнализатора обеспечивают коммутацию цепей постоянного тока напряжением от 0,2 до 30 В, А	5
Рабочее давление газовой среды под штоком, МПа	15,0
Минимальное давление срабатывания сигнализатора, МПа	0,3–0,7
Время срабатывания сигнализатора, не более, с	2
Масса сигнализатора, не более, кг	0,15
Температура эксплуатации, °C	от −35 до +50

Обозначение при заказе: Сигнализатор давления газовый СДГ.

Обозначение при заказе: Ниппель СДГ.

Сигнализатор давления газовый взрывозащищенного исполнения СДГ-Ех

Сигнализатор давления газовый СДГ-Ех предназначен для работы во взрывоопасных зонах помещений согласно маркировке взрывозащиты 0ЕхiaIICT6, ГОСТ Р 52350.14-2006, гл. 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Сигнализатор давления газовый СДГ-Ех имеет металлический корпус с пломбируемой крышкой. На корпусе предусмотрены винтовой зажим заземления диаметром 4 мм и знак заземления.

Крышка несъемная, загерметизированная. Для электрического подключения выведен кабель длиной 0,45 м.

Вид взрывозащиты «Искробезопасная электрическая цепь» обеспечивается за счет питания сигнализатора давления СДГ-Ех от сертифицированного барьера безопасности типа БИБ-02 прибора приемно-контрольного, например «Гамма-01 Ех».

Степень защиты от внешних воздействий сигнализатора давления газового СДГ-Ех по ГОСТ 14254-96 — IP54.

Остальные технические характеристики соответствуют характеристикам сигнализатора давления СДГ.

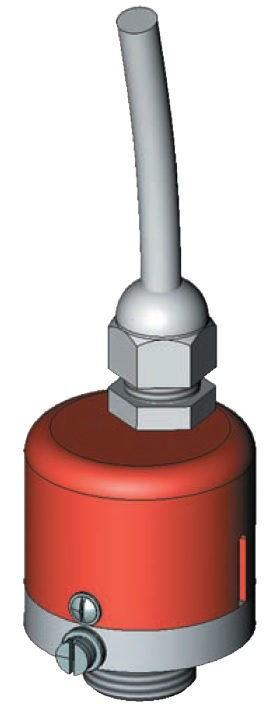

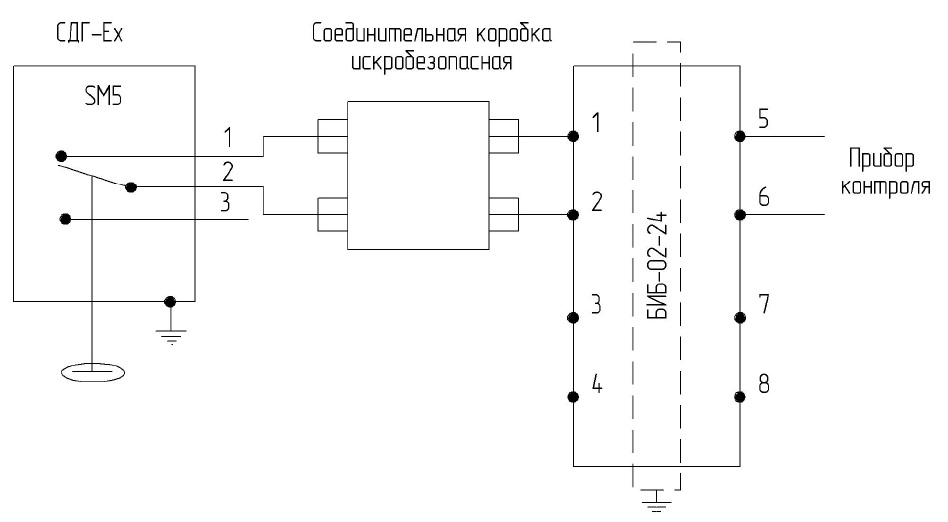

Сигнализатор давления газовый взрывозащищенного исполнения СДГ-Ех	Схема подключения СДГ-Ех
