Коллектор пневмопуска
Коллектор пневмопуска используется при групповом применении модулей с комбинированным электропневматическим пуском.
Коллектор пневмопуска предназначен для отбора пускового пневматического импульса от побудительного модуля с электропуском «-ЭР» и передачи импульса к модулям с пневмопуском «-П».
Коллектор пневмопуска обеспечивает одновременное срабатывание всех модулей с пневмопуском в группе. В группе может быть объединено от 1 до 9 модулей с пневмопуском без учета побудительного модуля.
Коллектор КПП2Э представляет собой комплект, состоящий из рукавов высокого давления (РВД), соединительных штуцеров и клапана дренажного, которые собираются и устанавливаются непосредственно на месте монтажа модулей пожаротушения.
| № п/п | Наименование изделия | Обозначение коллектора | ||||
| КПП2Э-2 | КПП2Э-3 | КПП2Э-4 | КПП2Э-5 | КПП2Э-6 | ||
| Количество изделий, шт. | ||||||
| 1 | Клапан дренажный | 1 | 1 | 1 | 1 | 1 |
| 2 | РВД08-21,5-650 (М16х1,5) | — | 1 | 2 | 3 | 4 |
| 3 | Штуцер КПП | — | 1 | 2 | 3 | 4 |
| 4 | Штуцер КПП G1/2 | — | — | — | — | — |
| 5 | РВД08-21,5-450 (М16х1,5) | — | — | — | — | — |
| 6 | РВД08-21,5-850 (М16х1,5) | 1 | 1 | 1 | 1 | 1 |
| № п/п | Наименование изделия | Обозначение коллектора | |||
| КПП2Э-7 | КПП2Э-8 | КПП2Э-9 | КПП2Э-10 | ||
| Количество изделий, шт. | |||||
| 1 | Клапан дренажный | 1 | 1 | 1 | 1 |
| 2 | РВД08-21,5-650 (М16х1,5) | 5 | 6 | 7 | 8 |
| 3 | Штуцер КПП | 6 | 7 | 8 | 9 |
| 4 | Штуцер КПП G1/2 | 1 | 1 | 1 | 1 |
| 5 | РВД08-21,5-450 (М16х1,5) | 1 | 1 | 1 | 1 |
| 6 | РВД08-21,5-850 (М16х1,5) | 1 | 1 | 1 | 1 |
Пример монтажа коллектора КПП2Э при количестве модулей в группе не более 6 шт. Обозначение позиций в соответствии с таблицей

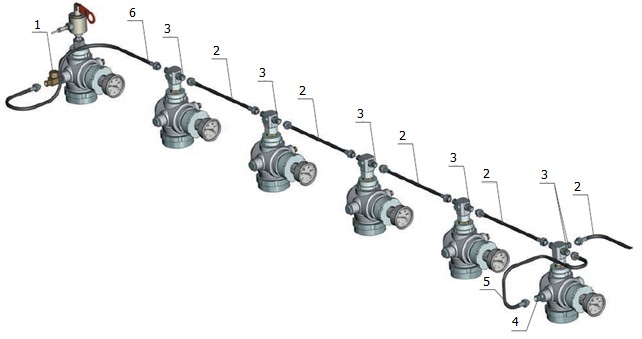

Пример монтажа коллектора КПП2Э при количестве модулей в группе более 6 шт. (7–10 шт.). Обозначение позиций в соответствии с таблицей
Структура обозначения коллектора пневмопуска:
| КПП2Э | -Х |
| 1 | 2 |
где:
- 1 — обозначение коллектора;
- 2 — общее количество модулей в группе.
