Переходник РВД-труба
Существует два варианта присоединения рукава высокого давления к трубной разводке:
- торцевое соединение с использованием Втулки РВД24(40)-труба Дн;
- боковое соединение с использованием Штуцера ШТ24(40)-труба Дн.

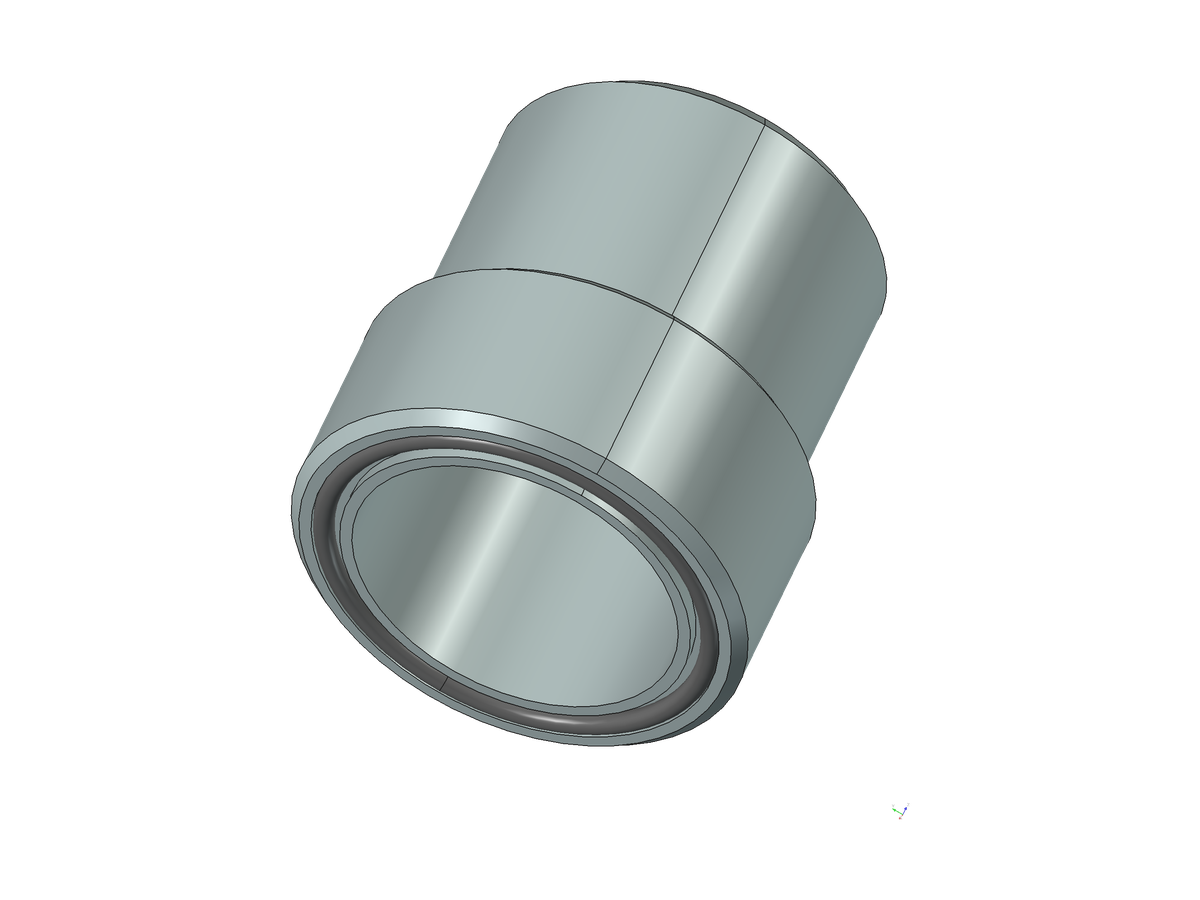

Втулка РВД24(40)-труба Дн
Втулка РВД24(40)-труба Дн предназначена для приварки в торец трубопровода и обеспечивает соединение трубопровода с рукавом РВД. Параметр «Дн» в наименовании втулки соответствует наружному диаметру трубопровода. Значение «Дн» выбирается из типового ряда. Втулка поставляется в комплекте с резиновым уплотнительным кольцом.

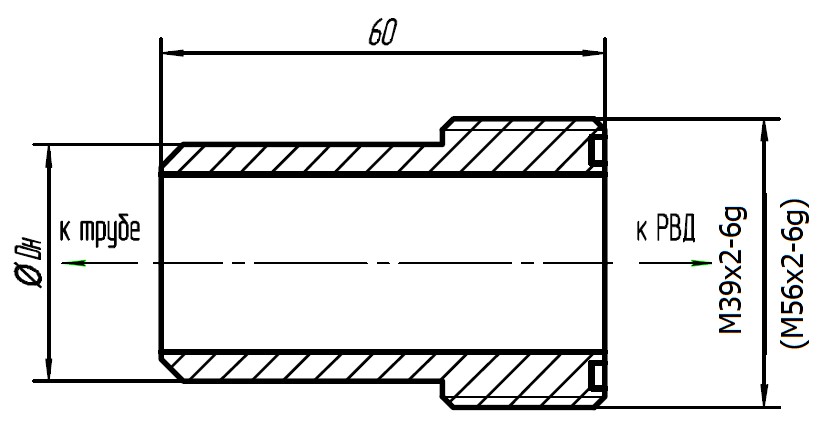

Втулка РВД24(40)-труба Дн
Типовые исполнения втулки РВД24(40)-труба Дн
| Обозначение втулки | Наружный диаметр подсоединяемого трубопровода, Дн, мм | |||||||||||
| Втулка РВД24-труба Дн | 18 | 20 | 22 | 24 | 28 | 30 | 32 | 34 | 36 | 38 | 40 | 42 |
| Втулка РВД40-труба Дн | 28 | 30 | 34 | 36 | 42 | 48 | 53 | 56 | 60 | 65 | — | — |
Штуцер ШТ24(40)-труба Дн
Штуцер ШТ24(40)-труба Дн предназначен для приварки на боковую поверхность трубопровода и обеспечивает соединение трубопровода с рукавом РВД. Параметр «Дн» в наименовании штуцера соответствует наружному диаметру трубопровода. Штуцер поставляется в комплекте с резиновым уплотнительным кольцом.

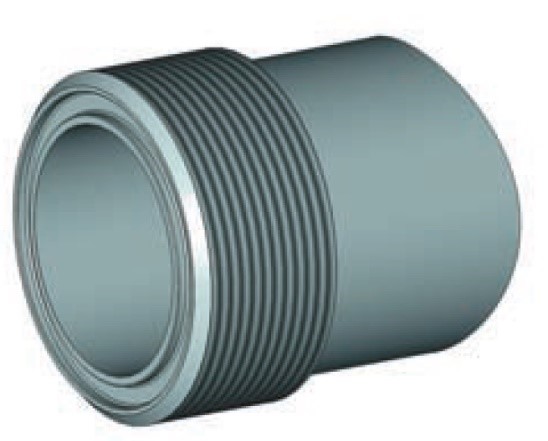

Штуцер ШТ24(40)-труба Дн
|
|

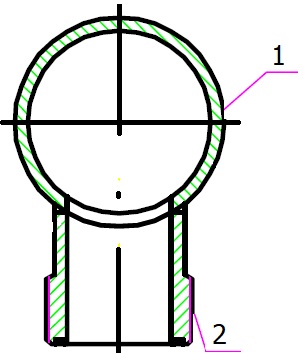

| 1 — трубопровод (коллектор); 2 — штуцер. |
Исполнения штуцера ШТ24(40)-труба Дн
| Обозначение штуцера | Наружный диаметр подсоединяемого коллектора, Дн, мм |
| Штуцер ШТ24-труба Дн | Уточняется при заказе |
| Штуцер ШТ40-труба Дн | Уточняется при заказе |
