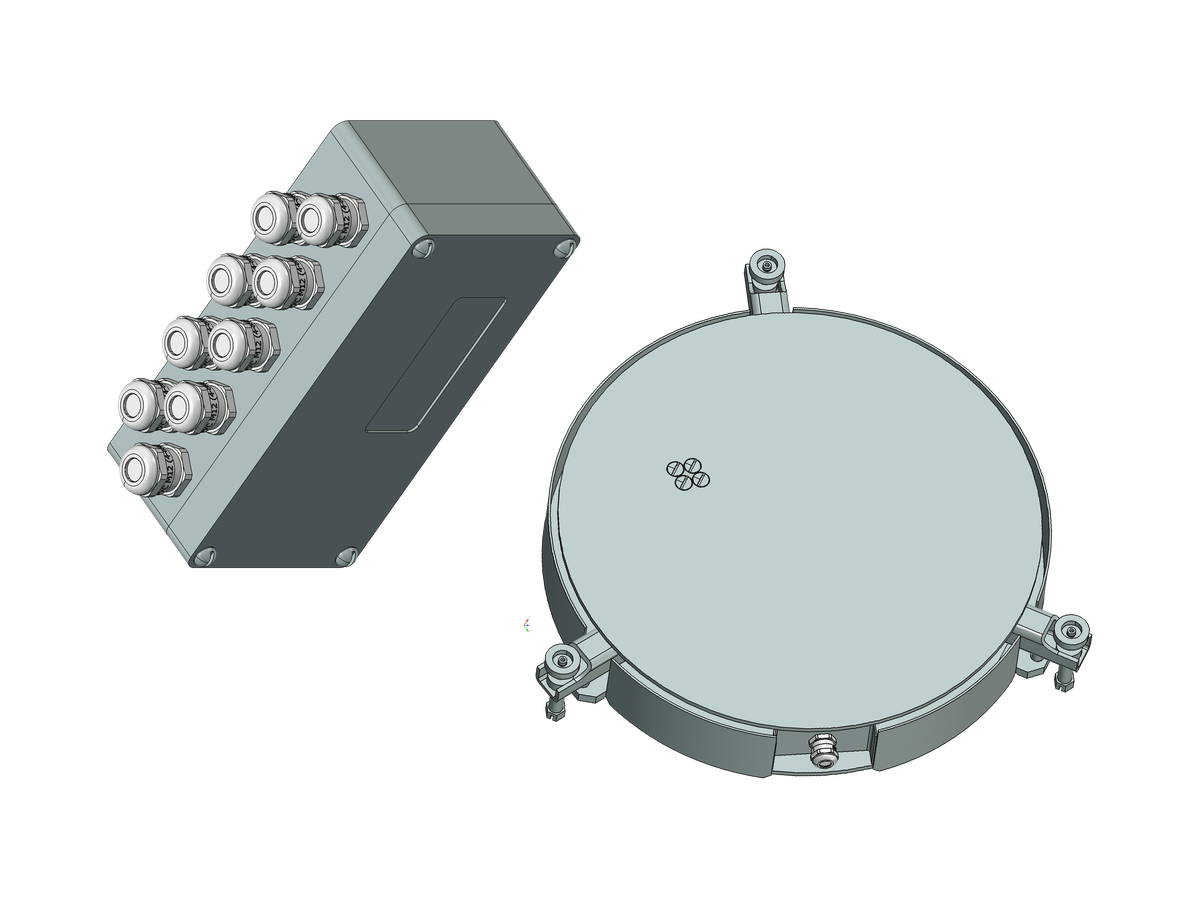

Весовое устройство
Весовое устройство предназначено для автоматического контроля массы (величины утечки) ГОТВ сжиженных газов без газа-вытеснителя (двуокись углерода, хладон 23) в модулях в процессе эксплуатации.
Поставляется два типа весовых устройств:
- весовое устройство тензометрическое УВТМ — обычное исполнение;
- комплект системы контроля массы КСКМ — взрывозащищенное исполнение.
Весовое устройство тензометрическое УВТМ
Устройство весовое представляет собой комплект оборудования, состоящий из весового контроллера ВК-2.1, платформ весовых тензометрических (ПВТ) в количестве от 1 до 8 шт. и блока питания с аккумулятором. Количество ПВТ соответствует количеству модулей газового пожаротушения, установленных в общей группе.
В процессе работы устройства происходит последовательный опрос ПВТ. В случае понижения контролируемой массы ниже установленного порога формируется сигнал «Авария»: в весовом контроллере ВК-2.1 срабатывает звуковая и световая сигнализация, а также происходит размыкание сухого контакта реле.
Монтаж, подключение, настройка и эксплуатация платформы ПВТ с весовым контроллером ВК-2.1 производятся согласно руководствам по их эксплуатации.
Длина соединительного кабеля от ПВТ к контроллеру составляет 4 м. Контроллер ВК-2.1 рассчитан на подключение до 8 платформ ПВТ, расположение которых относительно контроллера ограничено длиной соединительного кабеля.
Подключение кабелей к весовому контроллеру ВК-2.1 производится через гермовводы. Максимальный диаметр подключаемых кабелей не должен превышать 6 мм.
Технические характеристики
- предел взвешивания на ПВТ — 300 кг;
- напряжение питания ББП-20 — 220 В, сеть переменного тока;
- напряжение питания контроллера ВК-2.1 — от 7,5 до 35 В, постоянное;
- ток, потребляемый контроллером ВК-2.1 — не более 0,25 А;
- количество подключаемых платформ ПВТ — от 1 до 8 шт.;
- степень защиты оболочки по ГОСТ 14254-96:
- ПВТ — IP65;
- ВК-2.1 — IP56;
- ББП-20 — н.д.
- масса ПВТ — 7,3 кг;
- масса ВК-2.1 — 0,3 кг;
- масса ББП-20 — 2,15 кг.
Устройство весовое поставляется комплектно. Исполнения УВТМ различаются количеством весовых платформ в комплекте.
| Наименование | Количество, шт. (компл.) | |||||||
| УВТМ-1 | УВТМ-2 | УВТМ-3 | УВТМ-4 | УВТМ-5 | УВТМ-6 | УВТМ-7 | УВТМ-8 | |
| Платформа весовая тензометрическая ПВТ | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Весовой контроллер ВК-2.1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Блок питания ББП-20* | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Аккумулятор 12 V, 7 А/ч* | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Стяжки для крепления кабелей** | компл. | компл. | компл. | компл. | компл. | компл. | компл. | компл. |
* — в стандартной комплектации. По запросу блок ББП-20 с аккумулятором может отсутствовать в поставке или быть заменен другим блоком питания.
** — стяжки предусмотрены для использования при монтаже в стойку монтажную.
Структура обозначения устройства:
| УВТМ | -Х |
| 1 | 2 |
где:
- 1 — наименование весового устройства;
- 2 — количество весовых платформ в комплекте, от 1 до 8.
 |

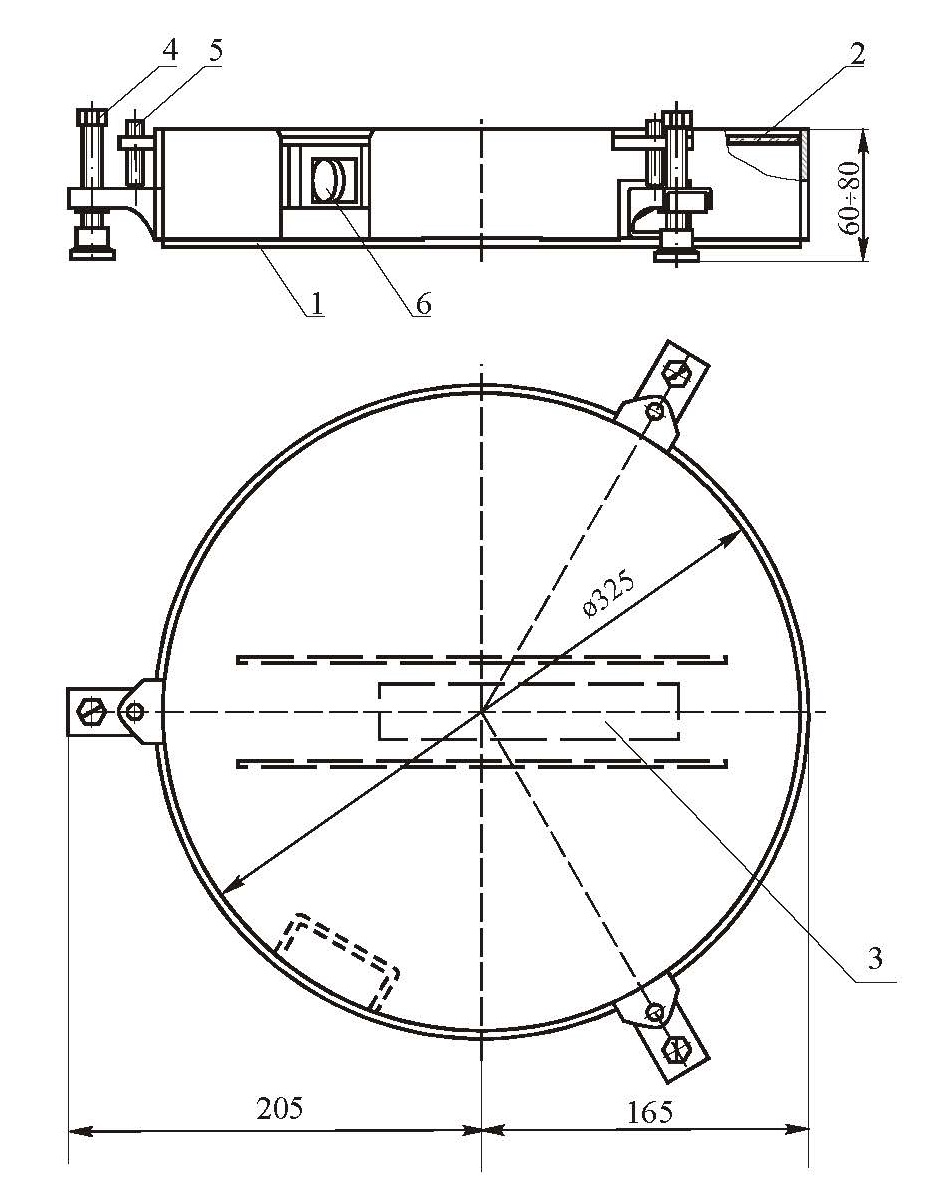

Платформа весовая тензометрическая ПВТ 1 — основание; 2 — опора; 3 — тензометрический датчик; 4 — регулировочный винт; 5 — стопорный винт; 6 — разъем 2РМ14БПЭ4Г1В1. |
Платформа весовая тензометрическая ПВТ предназначена для установки на нее МПГ и состоит из основания, опоры, тензометрического датчика, регулировочных и стопорных винтов и соединительного кабеля.
С помощью стопорных винтов производится блокировка тензодатчика ПВТ и перевод платформы в нерабочее положение при транспортировке, складировании и в других случаях, когда взвешивание не производится.
Весовой контроллер ВК-2.1 — электронное устройство, преобразующее сигнал с тензодатчика ПВТ в информационные сигналы на дисплее. Контроллер формирует звуковой и световой сигнал «Авария» и размыкает сухой контакт реле в случае снижения массы ГОТВ в модуле ниже порогового значения.
Порядок работы и калибровка весового контроллера выполняются в соответствии с руководством по эксплуатации устройства.

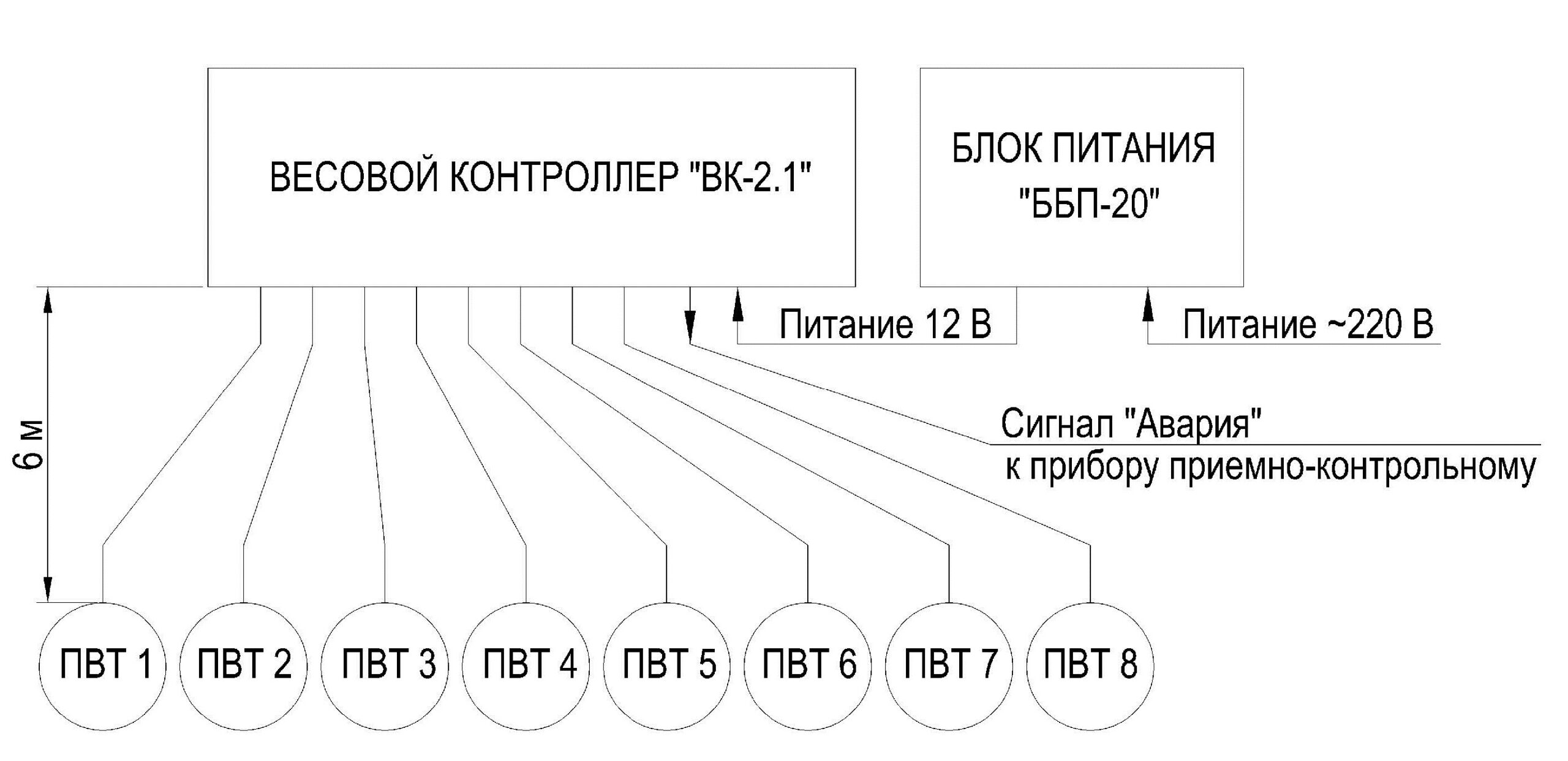

Схема структурная
Комплект системы контроля массы ГОТВ
Комплект системы контроля массы КСКМ представляет собой набор оборудования для объектов с требованиями по взрывозащите.
В состав комплекта входит:
- система контроля массы «СКМ-4» производства ООО «Технология», г. Москва;
- комплект стяжек для крепления кабелей в стойке;
- транспортная упаковка.
Состав оборудования «СКМ-4» производства ООО «Технология», г. Москва, представлен в таблице:
| Наименование изделия | Количество, шт. | Маркировка взрывозащиты |
| Весовой контроллер «ВК-3.4М» (4 канала) | 1 | 0ExiaIICT6 |
| Платформа весовая «ПТВ-ВЗ-300 (D340)» (кабель 4 м) | 1–4* | 0ExiaIICT6 |
| Блок питания БИ-ИП-5С | 1 | ExiaIICT |
| Барьер искробезопасности БИБ-02-24С | 1 | ExiaIICT |
* — количество весовых платформ — от 1 до 4.
Технические характеристики
- предел взвешивания платформы — 300 кг;
- диаметр платформы — 340 мм;
- степень защиты оболочки платформы — IP66;
- степень защиты оболочки контроллера — IP44.
Для удобства применения ООО «НПО ПАС» разработало комплекты КСКМ-1…4 с количеством подключаемых весовых платформ от 1 до 4 шт. Комплекты объединяются общей транспортной упаковкой и конструкторской документацией.
| Наименование | Количество, шт. | ||||
| СКМ-4 | Платформа весовая* | Блок питания | Барьер искробезопасный | Контроллер | |
| КСКМ-1 | 1 | 1 | 1 | 1 | 1 |
| КСКМ-2 | 1 | 2 | 1 | 1 | 1 |
| КСКМ-3 | 1 | 3 | 1 | 1 | 1 |
| КСКМ-4 | 1 | 4 | 1 | 1 | 1 |
| Стяжки для крепления кабелей** | комплект | комплект | комплект | комплект | |
| Транспортная упаковка | комплект | комплект | комплект | комплект | |
* — длина кабеля 4 м.
** — используются для крепления кабелей в стойках монтажных.
