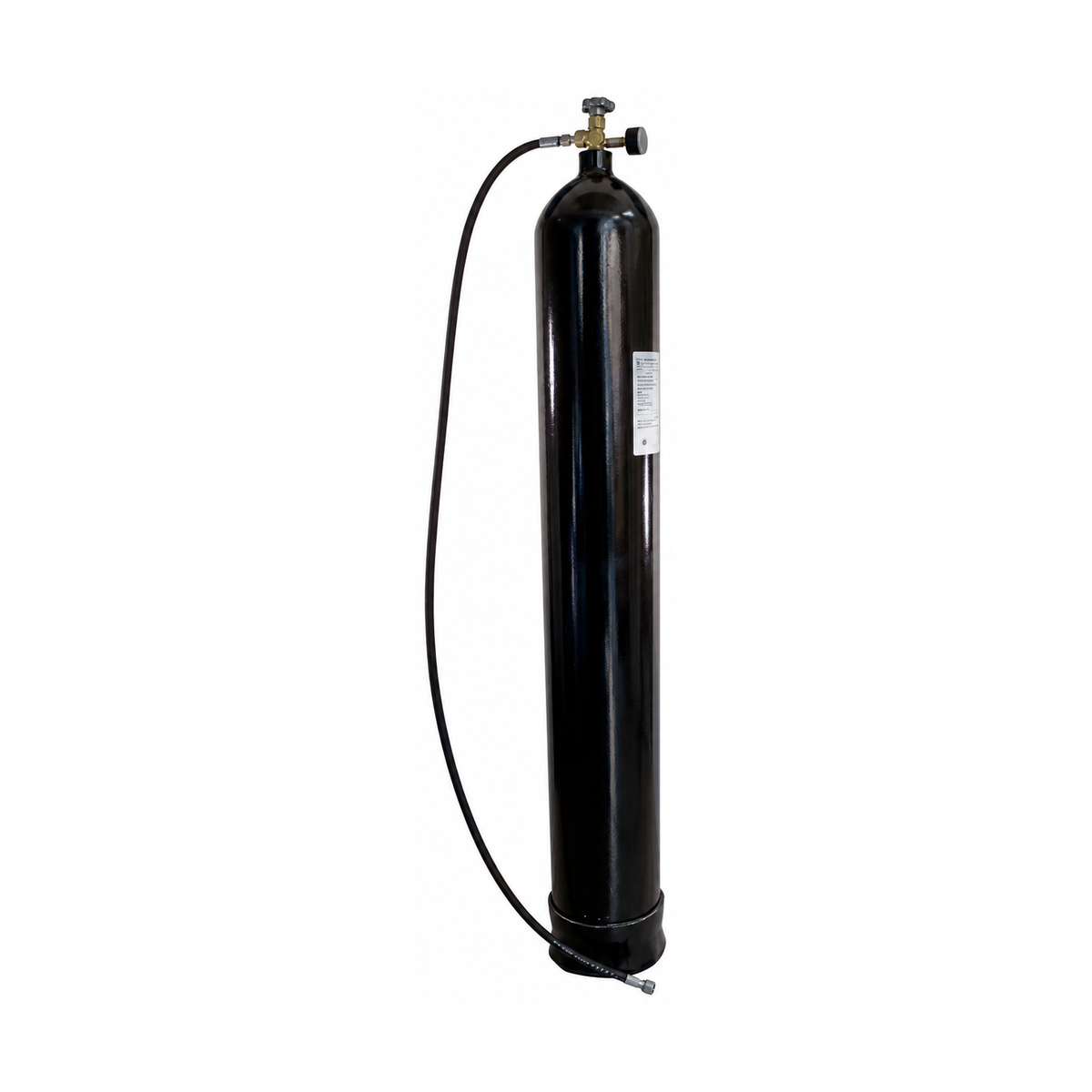

Баллон испытательный переносной
Баллон испытательный переносной БИП предназначен для продувки воздухом трубопроводов и испытания их на прочность и герметичность.
Имеются БИП вместимостью 40 и 50 л.
Рабочее давление БИП — 150 бар.
В состав БИП входит баллон вместимостью 40 или 50 л по ТУ 1410-007-29416612-2005, вентиль, манометр и рукав, на конце которого имеется штуцер с внутренней резьбой М16х1,5.
Для подсоединения БИП к трубопроводной разводке следует использовать один из вариантов:
- комплект «Штуцер для подсоединения БИП», состоящий из штуцера под приварку на трубопровод, заглушки и прокладки;
- переходник БИП-Р24(40) — резьбовой переходник, устанавливаемый на коллектор или трубопровод вместо рукава;
- переходник БИП-1/2 — резьбовой переходник, устанавливаемый на трубопровод вместо сигнализатора давления СДГ (СДУ-М).
Пример заказа БИП
| Наименование | Ед. изм. | Кол-во |
| Баллон испытательный переносной БИП-150-40Л | шт. | 1 |
| Переходник БИП-Р24 | шт. | по проекту |
| Устройство запорно-манометрическое | шт. | 1 |

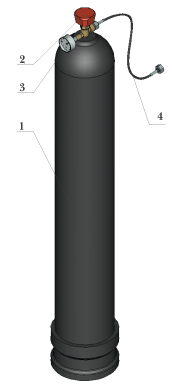

Общий вид баллона испытательного переносного БИП
1 — баллон;
2 — вентиль;
3 — манометр;
4 — рукав.
Устройство запорно-манометрическое
Устройство запорно-манометрическое следует использовать при испытаниях трубопровода на прочность и герметичность. Устройство предназначено для контроля давления в трубопроводе.
Устройство запорно-манометрическое состоит из тройника, вентиля и манометра. Оно имеет резьбовые штуцеры и устанавливается в разрыв между БИП и трубопроводной разводкой.
Штуцер, переходники и устройство запорно-манометрическое не входят в состав БИП и заказываются дополнительно.

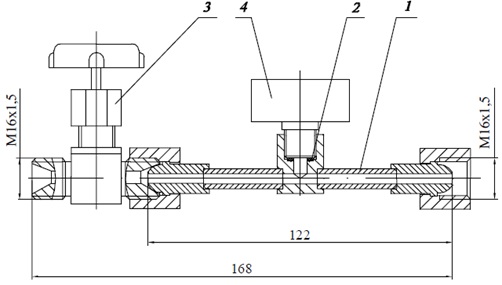

Устройство запорно-манометрическое
1 — тройник;
2 — прокладка;
3 — клапан запорный АЗТ-10-4/250 исп. КС7102;
4 — манометр 250 бар.

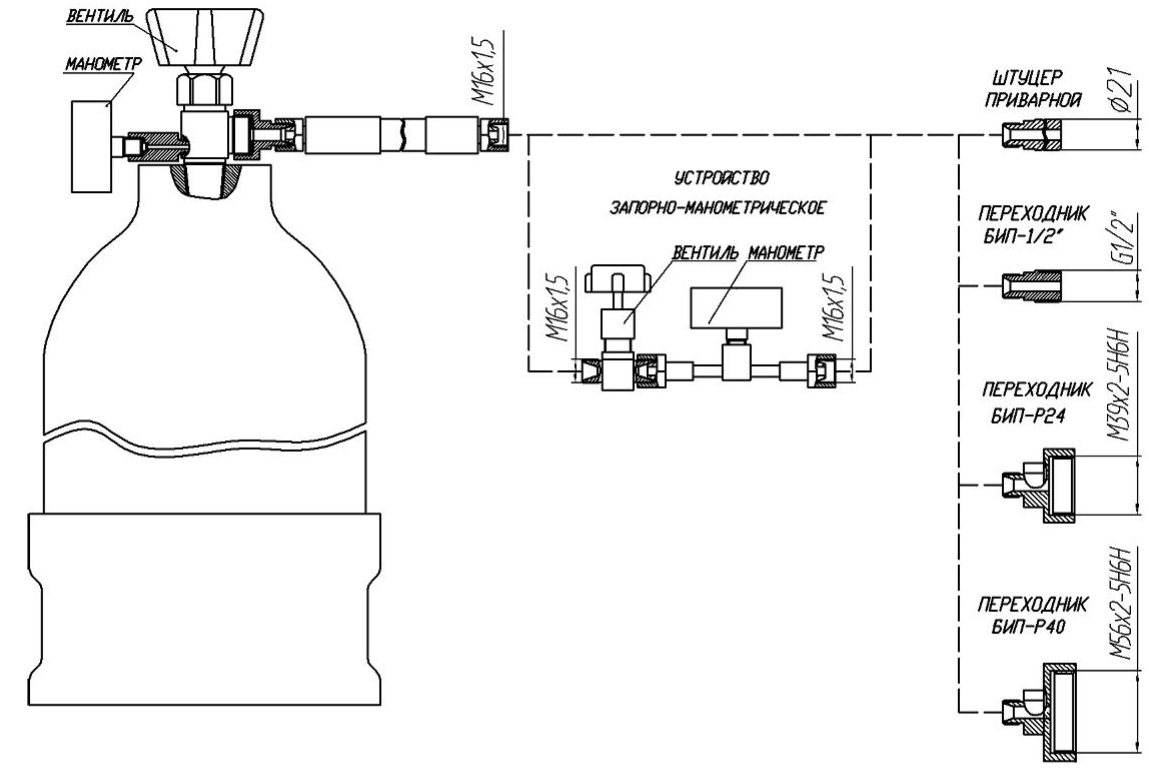

Варианты подключения БИП
