Рама монтажная
Рама монтажная предназначена для закрепления модуля или группы модулей.
С помощью одного комплекта рамы может быть закреплено от 1 до 10 модулей.
В зависимости от высоты модулей на раме устанавливается одна или две распорки, на которых имеются отверстия для установки соответствующих хомутов. Рама совместно с хомутами обеспечивает надежное крепление модуля.
Рама поставляется в разобранном виде и крепится к полу с помощью анкерных болтов. Анкерные болты в комплект поставки не входят.
Рама монтажная многоместная, начиная с исполнения для двух модулей, собирается из типовых элементов и имеет подвижное телескопическое соединение на боковых опорах, позволяющее частично регулировать высоту размещения коллектора.
По конструктивному решению имеются рамы следующих типов:
- рама монтажная одноместная РМ-1 — применяется с модулями вместимостью от 16 до 160 л;
- рама монтажная многоместная РМм — применяется с модулями вместимостью от 35 до 100 л;
- рама монтажная многоместная РМАм — применяется с модулями вместимостью от 120 до 160 л;
- рама монтажная многоместная РМНм — применяется с модулями вместимостью 80 и 100 л, заполненными хладоном 23;
- рама монтажная многоместная РМС — применяется на объектах, подверженных воздействию ударных ускорений до 20g.
Информацию по рамам РМНм и РМС можно получить по запросу.
Рама монтажная одноместная РМ-1
Рама монтажная для одного модуля выпускается в трех исполнениях по высоте в зависимости от вместимости модуля. Для рамы монтажной РМ-1 необходимо применять хомуты ХЖ или ХП, которые заказываются отдельно.
| Наименование рамы (обозначение при заказе) |
Количество распорок | Используются с модулем вместимостью, л |
| Рама монтажная РМ-1 | 2 | 32У, 40У, 50У, 50, 60, 80, 100 |
| Рама монтажная РМ-1-01 | 1 | 16, 20, 20У, 25У, 35 |
| Рама монтажная РМ-1-02 | 2 | 120, 140, 160 |

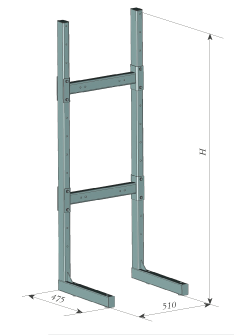

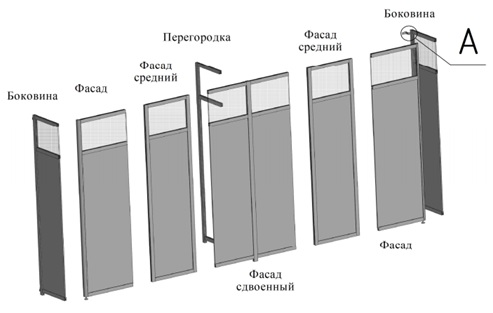

| Общий вид РМ-1 | Схема установки модуля в РМ-1 |
|
|
| 1 — стояк; 2 — распорка. |
Рама монтажная многоместная РМ
Рамы монтажные многоместные РМм и РМАм используются для закрепления от 2 до 10 модулей. В комплект поставки многоместной монтажной рамы входят опора, стояк, распорка и хомуты.
Рамы монтажные РМм для модулей вместимостью 35–100 л
Номенклатура рам монтажных РМм для модулей вместимостью 35–100 л с баллонами по БК-6601-400 ТУ и ТУ 1410-007-29416612-2005 («-Л»):
| Наименование рамы | Габаритные размеры, мм | ||
| длина, L | высота, Н | ширина, B | |
| РМм-2-35(60) РМм-2-35(60)-ХП |
940 | 1420 | 500 |
| РМм-3-35(60) РМм-3-35(60)-ХП |
1380 | ||
| РМм-4-35(60) РМм-4-35(60)-ХП |
1820 | ||
| РМм-5-35(60) РМм-5-35(60)-ХП |
2260 | ||
| РМм-6-35(60) РМм-6-35(60)-ХП |
2660 | ||
| РМм-7-35(60) РМм-7-35(60)-ХП |
3160 | ||
| РМм-8-35(60) РМм-8-35(60)-ХП |
3600 | ||
| РМм-9-35(60) РМм-9-35(60)-ХП |
4040 | ||
| РМм-10-35(60) РМм-10-35(60)-ХП |
4480 | ||
| РМм-2-80(100) РМм-2-80(100)-ХП |
940 | 2055 | |
| РМм-3-80(100) РМм-3-80(100)-ХП |
1380 | ||
| РМм-4-80(100) РМм-4-80(100)-ХП |
1820 | ||
| РМм-5-80(100) РМм-5-80(100)-ХП |
2260 | ||
| РМм-6-80(100) РМм-6-80(100)-ХП |
2660 | ||
| РМм-7-80(100) РМм-7-80(100)-ХП |
3160 | ||
| РМм-8-80(100) РМм-8-80(100)-ХП |
3600 | ||
| РМм-9-80(100) РМм-9-80(100)-ХП |
4040 | ||
| РМм-10-80(100) РМм-10-80(100)-ХП |
4480 | ||
| Примечание: высота рамы указана с полностью опущенными консолями. | |||
Рамы монтажные РМм для модулей вместимостью 40 и 50 л
Номенклатура рам монтажных РМм для модулей вместимостью 40 и 50 л с баллонами по ГОСТ 949 («-У»):
| Наименование рамы | Габаритные размеры, мм | ||
| длина, L | высота, Н | ширина, B | |
| РМм-2-40У(50У) РМм-2-40У(50У)-ХП |
940 | 2115 | 500 |
| РМм-3-40У(50У) РМм-3-40У(50У)-ХП |
1380 | ||
| РМм-4-40У(50У) РМм-4-40У(50У)-ХП |
1820 | ||
| РМм-5-40У(50У) РМм-5-40У(50У)-ХП |
2260 | ||
| РМм-6-40У(50У) РМм-6-40У(50У)-ХП |
2660 | ||
| РМм-7-40У(50У) РМм-7-40У(50У)-ХП |
3160 | ||
| РМм-8-40У(50У) РМм-8-40У(50У)-ХП |
3600 | ||
| РМм-9-40У(50У) РМм-9-40У(50У)-ХП |
4040 | ||
| РМм-10-40У(50У) РМм-10-40У(50У)-ХП |
4480 | ||
| Примечание: высота рамы указана с полностью опущенными консолями. | |||

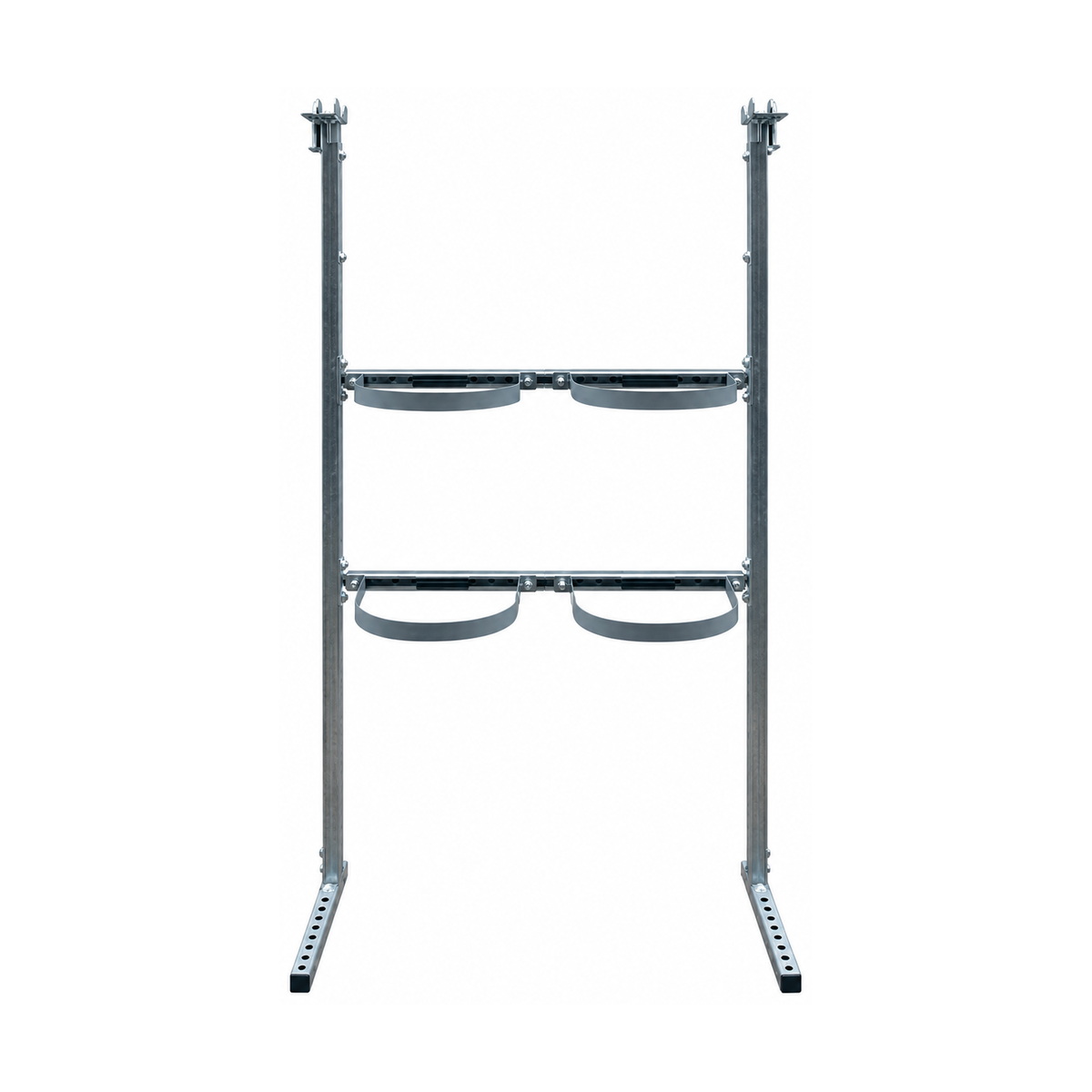

Общий вид рамы монтажной многоместной
|
1 — опора; 2 — стояк; 3 — распорка; 4 — хомут. |
Структура обозначения рамы монтажной РМм:
| РМм | –ХХ | –ХХХ | –ХХ |
| 1 | 2 | 3 | 4 |
где:
- 1 — сокращенное наименование рамы монтажной;
- 2 — количество модулей в раме — от 2 до 10;
- 3 — вместимость модулей, л;
- 4 — тип хомута:
- без обозначения — хомут типа Хм;
- ХП — хомут плавающий.
Рамы монтажные РМАм для модулей вместимостью 120–160 л
| Наименование рамы | Габаритные размеры, мм | ||
| длина, L | высота, Н | ширина, B | |
| РМАм-2-120(140)-М | 1133 | 2175 | 500 |
| РМАм-3-120(140)-М | 1633 | ||
| РМАм-4-120(140)-М | 2133 | ||
| РМАм-5-120(140)-М | 2633 | ||
| РМАм-6-120(140)-М | 3133 | ||
| РМАм-7-120(140)-М | 3693 | ||
| РМАм-8-120(140)-М | 4193 | ||
| РМАм-9-120(140)-М | 4693 | ||
| РМАм-10-120(140)-М | 5193 | ||
| РМАм-2-160 | 1133 | 2585 | |
| РМАм-3-160 | 1633 | ||
| РМАм-4-160 | 2133 | ||
| РМАм-5-160 | 2633 | ||
| РМАм-6-160 | 3133 | ||
| РМАм-7-160 | 3693 | ||
| РМАм-8-160 | 4193 | ||
| РМАм-9-160 | 4693 | ||
| РМАм-10-160 | 5193 | ||
| Примечание: высота рамы указана с полностью опущенными кронштейнами. | |||
Структура обозначения рамы монтажной РМАм:
| РМАм | –ХХ | –ХХХ | –ХХ |
| 1 | 2 | 3 | 4 |
где:
- 1 — сокращенное наименование рамы монтажной;
- 2 — количество модулей в раме — от 2 до 10;
- 3 — вместимость модулей, л;
- 4 — условное обозначение конструкции баллона:
- без обозначения — баллон по ТУ 1410-001-13055988-05;
- М — баллон по ТУ 1413-011-18074387-2011.
